为PCB电路建模和设计提供合适的介电常数

印刷电路板 (PCB) 设计和建模是现代电子产品的关键方面，影响PCB性能的关键因素之一是其构造所用材料的介电常数。本文深入探讨了介电常数的概念、其在PCB设计中的重要性以及如何选择适当的介电常数以实现最佳电路性能。

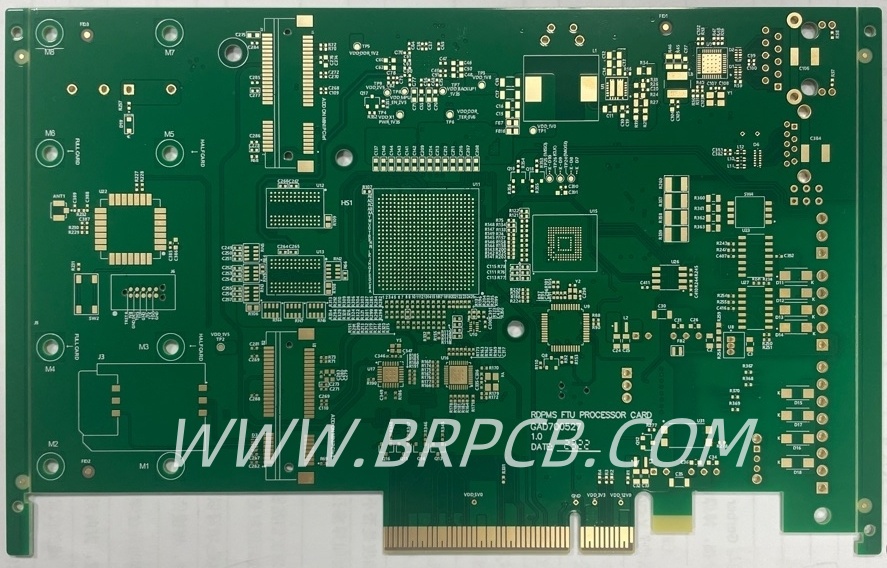

什么是介电常数？

介电常数，也被称为相对介电常数，它是测量材料在电磁场中储存电能的能力。介电常数定义为物质的介电常数与自由空间的介电常数之比。它是一种不依赖于任何测量单位的数量，通常用于比较不同单位或规模的物理量，通常用符号εr (Er)表示。

PCB设计中的重要性

在PCB设计中，介电常数在决定几个重要因素中起着至关重要的作用：
1.信号传播速度
2.导体间的电容
3.阻抗控制
4.整体电路性能
5.电磁场分布

理解并正确应用介电常数的概念对于设计高性能PCB至关重要，尤其是在高频应用中。

常见PCB材料的介电常数

不同的 PCB 材料具有不同的介电常数，下表列出了一些常见的 PCB 材料及其典型的介电常数范围：

值得注意的是，这些值可能会根据材料的具体等级或配方以及频率和温度等因素而略有不同。

影响介电常数的因素

吸湿性

某些PCB材料（尤其是FR-4）会吸收环境中的水分，这种吸收会导致介电常数发生变化，从而可能影响电路性能。

温度效应

温度也会影响材料的介电常数。一般来说，随着温度升高，介电常数会下降。这种影响在某些材料中比其他材料更明显。

频率依赖性

材料的介电常数并非在所有频率下都恒定不变，许多材料表现出一种称为介电色散的现象，其中介电常数随频率而变化，这在高频应用中尤为重要。

制造差异

制造工艺可能会使PCB材料的介电常数发生轻微变化，这些变化可能是由树脂含量、玻璃编织和固化条件等因素造成的。

介电常数对PCB性能的影响

信号传播速度

介电常数直接影响信号在PCB中的传播速度，信号速度与介电常数之间的关系如下：
v = c / √εr

v 是信号传播速度
c 是真空中的光速
εr 是介电常数
较低的介电常数会导致更快的信号传播，这对于高速数字设计至关重要。

阻抗控制

PCB上走线的特性阻抗受介电常数的影响。对于微带线，阻抗估算公式：
Z0 = (87 / √(εr + 1.41)) * ln(5.98h / (0.8w + t))

Z0 是特性阻抗
εr 是介电常数
H 是走线距地平面的高度
W 是走线的宽度
T 是走线的厚度
精确的阻抗控制对于信号完整性和最小化反射至关重要。

导体间的电容

PCB上导体之间的电容与介电常数成正比，这种关系对于电路中的有意电容和寄生电容都很重要。

电磁场分布

介电常数会影响电磁场在PCB内的分布，这种分布会影响相邻走线之间的串扰和电路板辐射等因素。

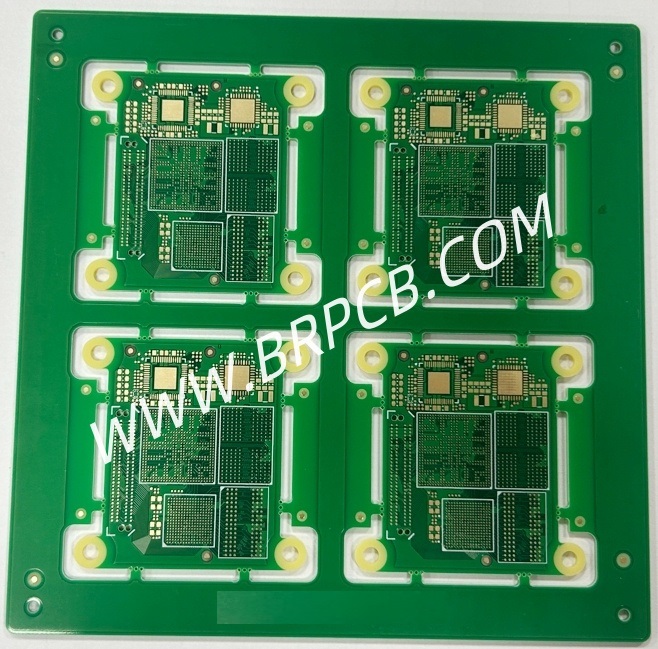

为PCB设计选择合适的介电常数

射频和微波考虑因素

在射频和微波应用中，介电常数在频率和温度范围内的稳定性至关重要，PTFE基板材料或专用陶瓷填充材料等由于在高频下具有稳定的特性而经常被使用。

高速数字设计考虑事项

对于高速数字设计，通常首选介电常数较低的材料。这些材料可以实现以下功能：
更快的信号传播
减少信号失真
降低功率损耗
提高信号完整性

然而，它们可能会带来一些弊端，例如更高的成本或更具挑战性的制造工艺。

电源和热管理

对于电力电子应用，与具有特定介电性能的材料相比，具有更高热导率和温度稳定性的材料可能更受青睐。然而，材料的介电强度仍然是防止击穿的重要考虑因素。

成本和可制造性

虽然专用的低损耗、低介电常数材料可以提供卓越的电气性能，但它们的成本通常较高，并且可能需要更复杂的制造工艺。设计人员必须在性能要求与成本和可制造性约束之间取得平衡。

测量和验证介电常数

测试方法

测量PCB材料介电常数的方法有多种：
1.传输线法
2.谐振腔法
3.平行板电容器法
4.分裂柱介电谐振器 (SPDR) 方法

每种方法都有其优点和局限性，方法的选择通常取决于感兴趣的频率范围和材料样品的形式。

精确测量的重要性

介电常数的精确测量和验证对于以下方面至关重要：
1.确保设计准确性
2.满足性能规格
3.制造过程中的质量控制
4.故障排除和故障分析

用适当的介电常数对PCB进行建模

电磁仿真工具

现代PCB设计通常涉及使用电磁仿真工具，这些工具依靠准确的材料特性（包括介电常数）来提供可靠的结果。流行的 EM 仿真工具包括：
ANSYS HFSS Software高频结构仿真分析软件
Sonnet 软件
CST Microwave Studio
Keysight ADS

考虑制造公差

在对PCB进行建模时，应谨慎考虑由于制造公差而导致的介电常数的潜在变化，这可以通过公差分析或模拟最坏情况来实现。

结合频率相关效应

对于在宽频率范围内运行的设计，将介电常数的频率相关行为纳入模拟非常重要。这可能涉及使用考虑介电色散的更复杂的材料模型。

介电特性高级专题

各向异性介电特性

某些PCB材料（尤其是玻璃纤维增强材料）会表现出各向异性，这意味着介电常数会随电场方向而变化。这会导致信号在电路板上沿不同方向传播时，传播速度不同。

损耗角正切及其与介电常数的关系

损耗角正切 (tan δ) 是与介电常数密切相关的另一个重要材料特性。它表示复介电常数虚部与实部的比率，是材料介电损耗的量度。对于高频应用，损耗角正切低的材料是首选，以最大限度地减少信号衰减。

多层结构中的有效介电常数

在多层 PCB设计中，信号所经历的有效介电常数可能受到多个材料层的影响，这些结构的准确建模可能需要考虑不同材料的复合效应。

结论

随着PCB设计领域的发展，对于希望在设计中充分发挥介电特性潜力的工程师来说，了解材料应用和电磁建模的进展至关重要。理解并正确应用介电常数的概念对于成功的PCB设计和建模至关重要，尤其是在电子系统不断突破速度和频率界限的情况下。通过仔细考虑PCB材料的介电特性，设计人员可以优化信号完整性、控制阻抗、管理电磁效应，并最终创建满足现代电子产品苛刻要求的高性能电路板。
