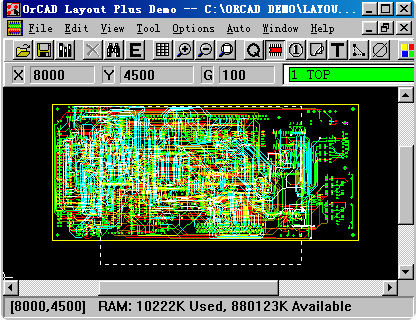

ORCAD电路设计软件基本操作

本文中，将主要讲解ORCAD电路设计软件基本操作。准备好你的小本本了吗? 自己新建立一个工程文件，file->new->project，并填上工程的名字和工程的位置，然后在左边就出现了一个dsn的文件，双击它下面的PAGE1就开始画自己的原理图，（一个工程只能有一个设计，而一个设计可以包含很多个原理图，即一个工程只能有一个dsn，而可以有多个PAGE）。

添加常用的元件可以在软件的右边有快捷方工具栏可以选择，或者直接用快捷键

I: 放大

O:缩小

C: 以光标所指为新的窗口显示中心

W: 画线On/Off

P: 快速放置元件

R: 元件旋转90°

N: 放置网络标号

J : 放置节点On/Off

F: 放置电源 G: 放置地

V: 元件标号上下翻转

B: 放置总线On/Off

Y: 画多边形

E: 放置总线端口

T: 放置TEXT

PageUp : 上移一个窗口

Ctrl+ PageUp : 左移一个窗口

PageDn : 下移一个窗口

Ctrl+ PageDn : 右移一个窗口

以上快捷键按一次便进入相应的操作模式，在按一次或者按Esc退出此操作模式。

当选取元件的时候，按P键，则弹出一个选择元件的对话框出来，一般你要选择什么元件，必须先把对应的元件库添加进来，常用到库有DISCRETE、OPAMP、MICROCONTROLLER等

常用的元件名如下：

俗称             元件名       封装

电容             cap             cap

电阻             r                 resistance

晶振             crystal        xtal

滑动变阻器   pot             pot_5k

排阻             esp             resp_8

排开关          dipsw         dipsw_8

LED              LED             LED

二极管          DIODE        1N4148

DAC0808     DAC0808    dac0808

AT89S52      AT89S52     at89s52

如果你用search part搜索不到元件，建议先把库的目录添加进来/orCAD/tools/capture/library/，同时在搜索到时候可以这样*LF351*，在你搜索的东西两边加上星号

摆放元件之后可以修改元件的属性，元件的CLASS（CLASS有三类：IO、IC、DISCRETE）、FOOT PRINT（封装）、VALUE。等所有的原理图连接完之后，查看属性是否完整，每个元件是否都有封装，之后按照下面：

1、对元件序号排列，tools->Annotate

2、电路图DRC检查，tools->Design Rules Check

3、生成网络表，tools->Create NetList，在生成网络表的时候，弹出的对话框选other选项，然后在里面选择padspcb.dll，勾选Create PADS BGA Netlist生成了网络表以asc结尾，一般在电路DRC检查的时候出现warning也能产生网络表，第三步这么做是因为我之后要将网络表导入PADS中画PCB。

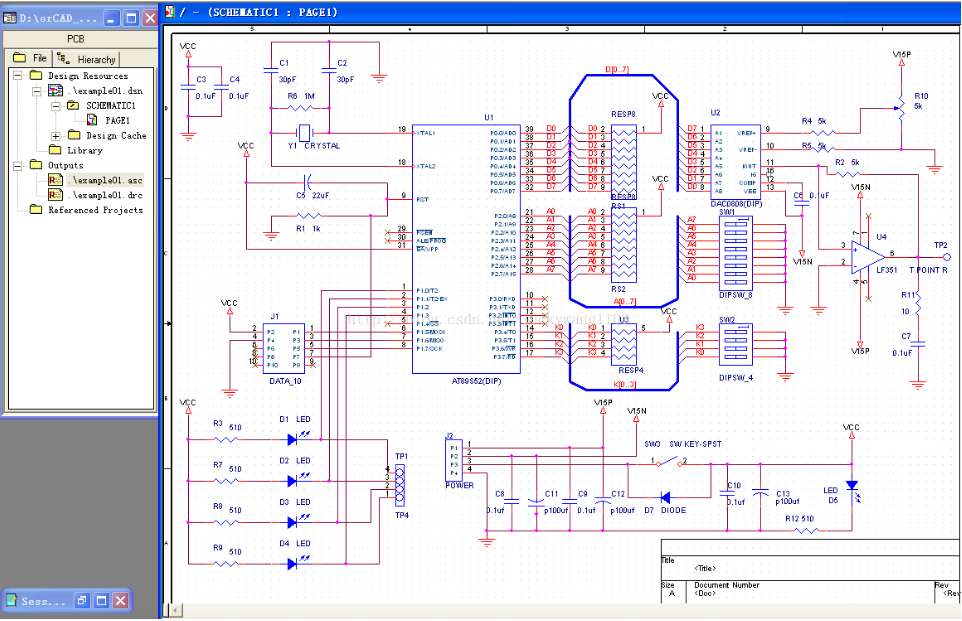

附上原理图一张，如下：
