常见的射频电路设计

数字系统设计人员可能熟悉某些RF组件和路由样式，但RF射频电路设计涉及的内容远不止这些。射频电路可以包括集成电路、分立半导体和印刷射频元件，它们一起工作以产生所需的功能。RF射频电路设计涉及将所有这些元素结合起来以构建整个系统并创建PCB布局。

RF射频电路设计不像典型的电路图那样直观，有时图表可能会违反基本的电气设计规则。然而，由于电磁场的传播特性，在RF频率下运行的电路的行为与在DC或数字频带中运行的典型集成电路非常不同。无论您是在设计无线通信系统，还是只需要设计具有特定阻抗的传输线，请注意微波工程的这些基础知识。

射频电路设计简介

规划您的电路板结构>

常见的射频电路设计

用于射频电路设计和布局的工具

人们经常开玩笑说，集成电路和PCB的射频 (RF) 设计是您通过大学资格考试只需要知道的事情。然而，当今的许多专业产品需要使用混合信号组件、包含无线通信模块或支持雷达等高频应用。RF设计现在重新成为主流，不熟悉RF设计的设计人员应该阅读本指南以提高他们的技能。

射频电路设计简介

RF射频电路设计旨在通过使用电路板上的印刷元件构建结构来模拟标准电路元件和一些简单的集成电路。RF电路可能看起来有点陌生，因为它们并不总是使用现成的元件。相反，RF电路可以使用PCB上的印刷迹线和一些附加组件来在电路板中提供所需的功能。

印刷射频电路

RF电路板的印刷部分将使用铜迹线来构建电路元件。RF电路中的走线、电容器或电感器元件以及半导体的布置可能看起来不直观，但它们利用电磁场中的传播行为来产生所需的电气行为。关于RF电路设计以及PCB上的RF电路的电气行为，有一些重要的概念点需要记住：

被动：除非有源关闭的，现成的组分被加入到设计中的所有印刷RF电路是无源的。然而，正在研究完全由印刷迹线构建的有源射频组件。

线性：由印刷迹线构成的RF电路始终是线性的，这意味着电压和电流通过线性函数（图形上的直线）相关。只有在电路中添加非线性半导体元件（例如二极管）时，这些电路才会变为非线性。

传播：所有射频电路都利用波传播。这意味着在确定如何匹配电路周围的阻抗以及如何在RF电路的不同部分之间创建接口时，需要使用输入阻抗。

信号完整性：射频信号完整性依赖于电磁屏蔽和隔离，因为射频信号需要尽可能无噪声。已经设计了许多独特的屏蔽结构和布局技术来帮助在射频系统中提供所需的屏蔽和隔离。

有源射频电路

有源射频电路可以包括从振荡器到驱动放大器、ADC和收发器的任何东西。除了印刷迹线之外，还可以使用这些组件来提供附加功能。许多雷达模块、无线系统、放大器和电信组件将使用有源组件和无源电路来路由RF信号并提供所需的信号传播行为。信号采样、操作和处理由有源组件执行，这些组件还可以提供返回数字系统的接口。

规划您的电路板结构

就像高速数字PCB一样，成功的RF电路设计依赖于构建可以支持您的RF电路的PCB叠层。叠层的设计应使RF元件具有所需的特性阻抗，尽管您的系统阻抗将是您的RF电路布局和布线的复杂功能。此外，您的电路板工作的相关频率将决定叠层的构建方式、您可能需要的印刷电路类型以及您可以使用的射频组件。RF IC设计遵循许多与RF PCB设计相同的想法，掌握这些概念将有助于您在RF设计的任何领域取得成功。

射频电路板材料

FR4材料适用于工作频率高达WiFi频率 (~6 GHz) 的射频传输线和互连。除了这些频率之外，RF工程师建议使用替代材料来支持RF信号传播和印刷RF电路设计。标准FR4层压板使用树脂填充的玻璃纤维编织物来固定组件，但如果未正确指定制造程序，某些材料中的这些纤维编织效果可能会产生信号和电源完整性问题。

替代材料系统使用基于PTFE的层压板和粘合层材料将PTFE层与PCB叠层中的下一层粘合。这些材料的损耗角正切比FR4材料低，因此信号可以传播得更远而不会衰减，并且仍处于可接受的范围内。这些层压板应形成支持非常高频率的RF传输线（例如 77 GHz毫米波雷达）或较低频率的非常长的互连（例如 6GHz WiFi）的基板。下表总结了常见射频PCB材料的一些重要材料特性。

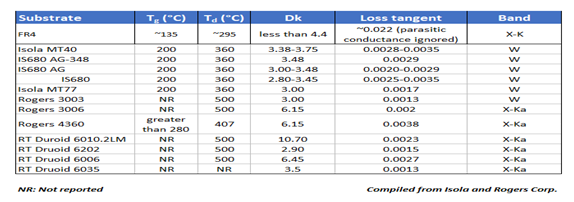

RF PCB材料的一些介电和热特性。

带有射频材料的PCB叠层

一旦您为您的RF射频电路设计选择了层压材料和粘合层材料，就可以将它们添加到您的叠层中。虽然您可以使用 RF 材料构建整个多层PCB叠层，但通常不需要它，而且可能过于昂贵。一种选择是构建混合叠层，其中射频层压板放置在顶层以支持射频传输线和电路，而内层用于支持接地层、数字信号路由和电源。相反的层还可以支持需要与您的射频前端、用于收集射频信号的任何ADC或其他组件接口的数字组件。

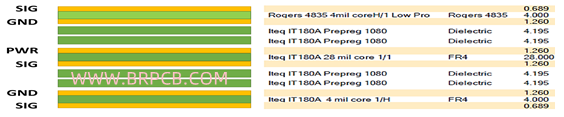

使用Rogers RO4835叠层结构示例。

如果您的RF PCB布局中不需要数字部分，您可以使用具有标准或接近标准厚度的RF层压板的2层或3层PCB。一旦确定了PCB层厚度和材料系统，您就需要确定射频走线的阻抗。

计算射频走线阻抗

确定叠层后，您需要计算PCB上导体的宽度，以在您的RF电路中产生所需的阻抗（通常为50欧姆）。迹线的阻抗及其尺寸使用一些公式相关联，这些公式是通过称为共形映射的技术得出的。目前，寻找计算具有复介电常数的走线阻抗的公式的最佳资源是Brian C. Waddell的传输线设计手册。但是，这些公式无法针对特定宽度求解，因此需要通过数值技术来确定传输线具有特定阻抗所需的宽度。

了解有关计算微带线阻抗的更多信息

了解有关计算对称带状线阻抗的更多信息

对于更复杂的布置，例如偏移带状线或波导，更好的选择是使用带有集成场解算器的叠层设计工具。这些实用程序可以考虑铜粗糙度、制造过程中的锥度、差分布线安排以及层间走线的位置。它们也很容易在您的PCB设计软件中使用。

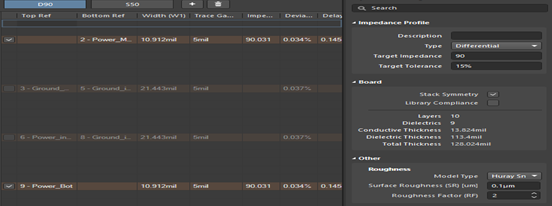

Altium Designer中的层堆栈管理器包括一个阻抗计算器，用于计算铜粗糙度。

一旦您知道互连的阻抗，您仍然需要通过查看反射仿真结果或通过查看数据表来确定阻抗匹配要求。对于印刷射频电路中使用的传输线，不同传输线部分的输入阻抗用于确定给定电路的阻抗匹配。如果您在RF电路中连接传输线和组件，则需要在设计RF组件的阻抗匹配网络时包括输入阻抗。

了解有关传输线阻抗值的更多信息

了解有关传输线临界长度的更多信息

常见的射频电路设计

在设计RF电路之前设计PCB叠层很重要，尤其是无源RF电路，因为它们需要达到特定的阻抗目标才能正常工作。此外，印刷射频电路利用传输线上的电磁场传播，传播行为将取决于基板材料的介电功能。一旦确定了这些细节，您就可以开始设计您的射频电路并为您的系统选择其他组件。

印刷射频电路是通过计算用于PCB上特定结构的传输线截面来设计的。您的传输线设计将引导传播波到组件，同时还提供衰减、放大、滤波、谐振和发射（例如，作为天线）等行为。通常需要在短截线、与组件的接口和天线处进行阻抗变换，以克服RF信号在传播时看到的阻抗失配。产生这些功能的各种印刷结构在许多教科书中都是众所周知的。

RF电路和PCB中使用的一些结构和组件包括：

无源和有源滤波器

衰减器

循环器

放大器

射频功率分配器、分配器和合路器

天线

谐振器

波导腔

添加其他组件后，您需要先创建电路原理图，然后才能开始布局。在原理图中放置RF电路的过程与用于数字系统的过程相同。电路仿真在前端RF工程中也很重要，因为您需要在创建PCB布局之前评估系统的电气功能。这通常是在您的设计中使用SPICE仿真来执行的，电路板中的印刷元件被定义为SPICE中的传输线对象。最好的原理图编辑器将包含传输线对象，让您能够准确地模拟电路板中的电磁行为。

射频电路布局工具

一旦您的RF电路设计完成并在您所需的频率范围内通过电路仿真工具，就可以进行物理布局了。RF PCB设计人员通常需要采用机械方法来仔细设计他们的互连，同时还要遵守标准的高频设计规则，例如最小化过孔和走线长度。任何出现在PCB上的高频电路都需要设计成满足阻抗目标和几何公差，因此您的CAD工具需要与您的电气设计规则相结合，以确保符合这些目标。

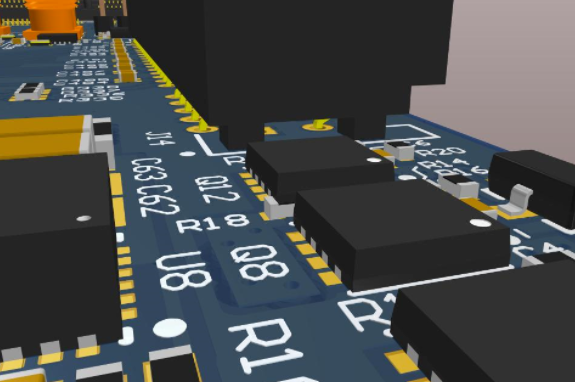

如果您还有必须与PCB电路连接的数字组件，则需要使用相同的一组工具将它们放置在PCB布局中。仔细放置和正确的叠层设计将有助于防止干扰高频电路和射频信号收集。原生3D设计工具在这里也很有用，因为一些PCB系统是多板系统，在准备制造之前需要检查整个组件。

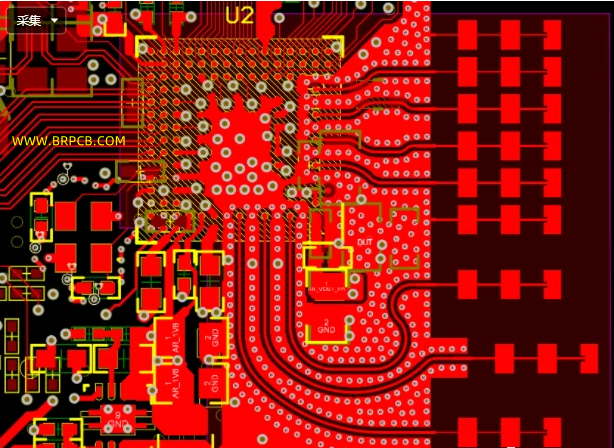

使用正确的PCB设计工具完成您的物理布局。

当您需要构建同时保持信号完整性的高级PCB系统时，您需要一整套电路仿真工具、PCB布线和布局工具以及层堆栈设计工具来帮助您达到阻抗目标。无论您需要布局用于信号收集的低噪声放大器、用于广播信号的射频功率放大器，还是具有独特走线和过孔结构的复杂互连，最好的RF射频电路设计PCB布局工具都将帮助您在创建射频PCB布局时保持灵活性。
