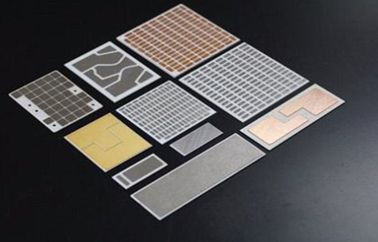

氮化铝陶瓷封装基板

随着集成电路成为了国家战略性产业，除碳化硅以外，很多半导体材料得以被研究开发，氮化铝陶瓷无疑是其中最具有发展前景的半导体封装基板材料之一。氮化铝是一种陶瓷绝缘体(聚晶体物料为 70-210 W‧m−1‧K−1，而单晶体更可高达 275 W‧m−1‧K−1 )，使氮化铝有较高的传热能力，至使氮化铝被大量应用于微电子学。与氧化铍不同的是氮化铝无毒。氮化铝用金属处理，能取代矾土及氧化铍用于大量电子仪器。氮化铝可通过氧化铝和碳的还原作用或直接氮化金属铝来制备。氮化铝是一种以共价键相连的物质，它有六角晶体结构，与硫化锌、纤维锌矿同形。此结构的空间组为P63mc。要以热压及焊接式才可制造出工业级的物料。物质在惰性的高温环境中非常稳定。在空气中，温度高于700℃时，物质表面会发生氧化作用。在室温下，物质表面仍能探测到5-10纳米厚的氧化物薄膜。直至1370℃，氧化物薄膜仍可保护物质。随着微电子技术的飞速发展，电子整机和电子元器件正朝微型化、轻型化、集成化，以及高可靠性和大功率输出等方向发展，越来越复杂的器件对基片和封装材料的散热提出了更高要求，进一步促进了氮化铝产业的蓬勃发展。

氮化铝特征

1、结构特征

氮化铝（AlN），共价键化合物，是原子晶体，属类金刚石氮化物、六方晶系，纤锌矿型的晶体结构，无毒，呈白色或灰白色。纯氮化铝呈蓝白色，是典型的III-Ⅴ族宽禁带半导体材料。

2、性能特征

氮化铝（AlN）具有高强度、高体积电阻率、高绝缘耐压、热膨胀系数、与硅匹配好等特性，不但用作结构陶瓷的烧结助剂或增强相，尤其是在近年来大火的半导体陶瓷基板和封装材料领域，其性能远超氧化铝。

3、性能参数

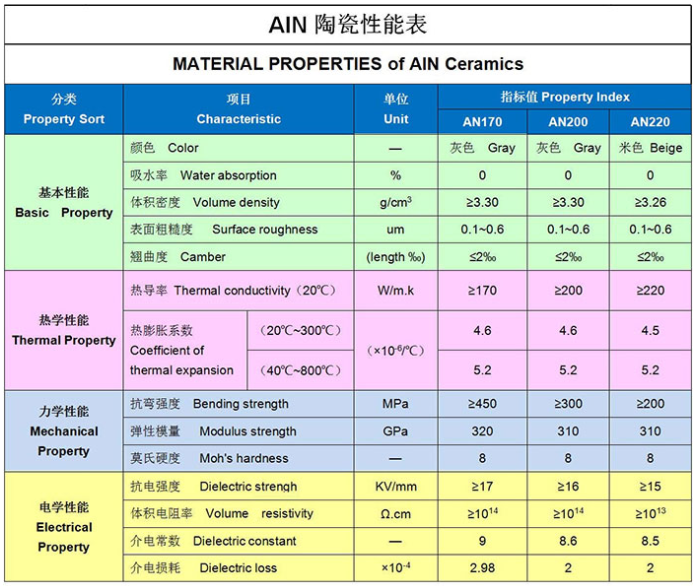

表：氮化铝主要性能参数

氮化铝的导热机理

在氮化铝一系列重要的性质中，最为显著的是高的热导率。关于氮化铝的导热机理，国内外已做了大量的研究，并已形成了较为完善的理论体系。主要机理为：通过点阵或晶格振动，即借助晶格波或热波进行热的传递。量子力学的研究结果告诉我们，晶格波可以作为一种粒子——声子的运动来处理。热波同样具有波粒二象性。载热声子通过结构基元（原子、离子或分子）间进行相互制约、相互协调的振动来实现热的传递。如果晶体为具有完全理想结构的非弹性体，则热可以自由的由晶体的热端不受任何干扰和散射向冷端传递，热导率可以达到很高的数值。其热导率主要由晶体缺陷和声子自身对声子散射控制。理论上AlN热导率可达320W·m-1·K-1，但由于AlN中的杂质和缺陷造成实际产品的热导率还不到200W·m-1·K-1。这主要是由于晶体内的结构基元都不可能有完全严格的均匀分布，总是存在稀疏稠密的不同区域，所以载流声子在传播过程中，总会受到干扰和散射。

氮化铝的应用领域

1、压电装置应用

氮化铝具备高电阻率，高热导率（为Al2O3的8-10倍），与硅相近的低膨胀系数，是高温和高功率的电子器件的理想材料。

2、半导体封装基板材料

常用的陶瓷基板材料有氧化铍、氧化铝、氮化铝等，其中氧化铝陶瓷基板的热导率低，热膨胀系数和硅不太匹配；氧化铍虽然有优良的性能，但其粉末有剧毒。

在现有可作为半导体基板材料使用的陶瓷材料中，氮化硅陶瓷抗弯强度最高，耐磨性好，是综合机械性能最好的陶瓷材料，同时其热膨胀系数最小。而氮化铝陶瓷具有高热导率、良好的抗热冲击性、高温下依然拥有良好的力学性能。可以说，从性能的角度讲，氮化铝与氮化硅是目前最适合用作半导体封装基板的材料，但他们也有个共同的问题就是价格过高。

3、应用于发光材料

氮化铝（AlN）的直接带隙禁带最大宽度为6.2eV，相对于间接带隙半导体有着更高的光电转换效率。AlN作为重要的蓝光和紫外发光材料，应用于紫外/深紫外发光二极管、紫外激光二极管以及紫外探测器等。此外，AlN可以和III族氮化物如GaN和InN形成连续的固溶体，其三元或四元合金可以实现其带隙从可见波段到深紫外波段的连续可调，使其成为重要的高性能发光材料。

4、应用于衬底材料

AlN晶体是GaN、AlGaN以及AlN外延材料的理想衬底。与蓝宝石或SiC衬底相比，AlN与GaN热匹配和化学兼容性更高、衬底与外延层之间的应力更小。因此，AlN晶体作为GaN外延衬底时可大幅度降低器件中的缺陷密度，提高器件的性能，在制备高温、高频、高功率电子器件方面有很好的应用前景。另外，用AlN晶体做高铝（Al）组份的AlGaN外延材料衬底还可以有效降低氮化物外延层中的缺陷密度，极大地提高氮化物半导体器件的性能和使用寿命。基于AlGaN的高质量日盲探测器已经获得成功应用。

5、应用于陶瓷及耐火材料

氮化铝可应用于结构陶瓷的烧结，制备出来的氮化铝陶瓷，不仅机械性能好，抗折强度高于Al2O3和BeO陶瓷，硬度高，还耐高温耐腐蚀。利用AlN陶瓷耐热耐侵蚀性，可用于制作坩埚、Al蒸发皿等高温耐蚀部件。此外，纯净的AlN陶瓷为无色透明晶体，具有优异的光学性能，可以用作透明陶瓷制造电子光学器件装备的高温红外窗口和整流罩的耐热涂层。

6、复合材料

环氧树脂/AlN复合材料作为封装材料，需要良好的导热散热能力，且这种要求愈发严苛。环氧树脂作为一种有着很好的化学性能和力学稳定性的高分子材料，它固化方便，收缩率低，但导热能力不高。通过将导热能力优异的AlN纳米颗粒添加到环氧树脂中，可有效提高材料的热导率和强度。

氮化铝陶瓷已成为新一代大规模集成电路、半导体模块及大功率器件的理想的散热和封装材料，大量应用于HBLED、UVLED封装、大功率集成电路、功率模块、RF射频/微波通讯、汽车电子、微电子半导体、影像传输等领域。
