PCB板三防漆喷涂工艺

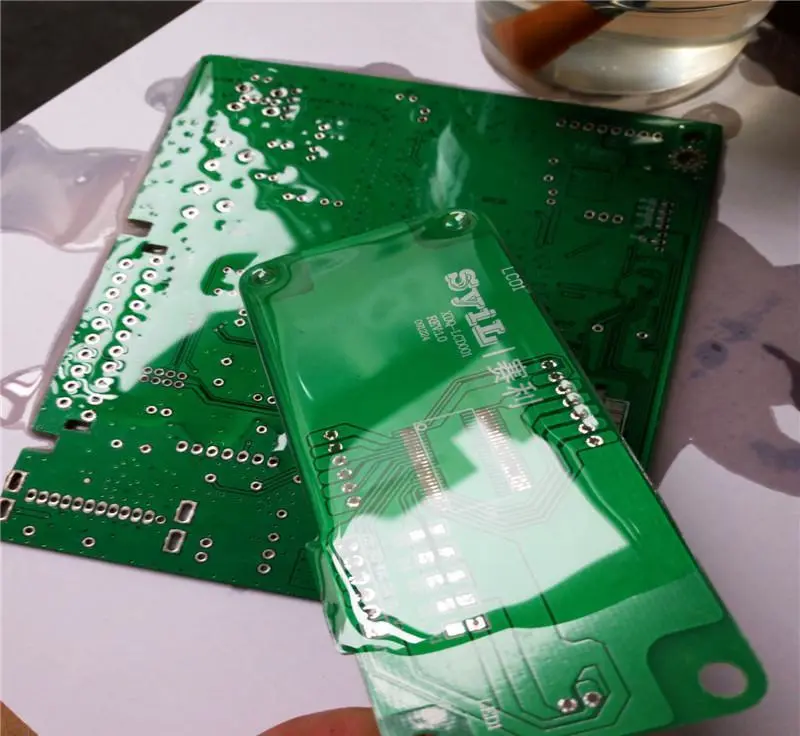

三防漆也叫PCB线路板保护油、披覆油、防潮漆、三防涂料、防水胶、绝缘漆、防腐蚀漆、防盐雾漆、防尘漆、保护漆、披覆漆、三防胶等，使用过三防漆的PCB线路板具有防水、防潮、防尘“三防”性能。三防漆是一种特殊配方的涂料，用于保护PCB线路板及其相关设备免受环境的侵蚀。三防漆具有良好的耐高低温性能；其固化后成一层透明保护膜，具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能。

在现实条件下，如化学、震动、高尘、盐雾、潮湿与高温等环境，PCB线路板可能产生腐蚀、软化、变形、霉变等问题，导致PCB线路板电路出现故障。

 三防漆从化学成分上可分为丙烯酸酯、硅酮、聚氨酯三防漆；而从固化方式上，有溶剂型固化，室温固化、热固化和紫外光固化等。
1、含溶剂丙烯酸树脂三防漆（目前市场应用最广，大众化产品），特点：具有表干、固化时间快，较好的三防性，价格便宜，颜色透明，质地柔韧、具有易于修复的特征。
2、不含溶剂丙烯酸树脂三防漆，特点：UV固化，可在几秒到十几秒表干，颜色透明，质地较硬，防化学腐蚀和耐磨性也非常好。
3、聚氨酯三防，特点：质地较脆，有优良的耐溶剂性能。除了优越的防潮性能外，且在低温环境下性能稳定。
4、有机硅三防漆，特点：柔软的弹性涂层材料，能很好的释放压力，耐高温200度，易修复。另外：从价格和性能方面综合考虑，还有出现上述类型三防漆会出现交叉现象出现，如有机硅改性三防漆。

5、荧光三防漆，特点：涂覆过荧光三防漆后，紫光灯照射涂覆表面显示蓝色，清晰明了，方便检测三防漆是否涂覆到位。

喷三防漆操作要求：

1、三防漆工作场所要求无尘清洁，无灰尘飞扬，一定要有良好的通风措施，并禁止无关人员进入。

2、操作时要佩戴好口罩或防毒面具、橡胶手套、化学防护眼镜等防护器具，以免伤害身体。

3、工作完毕后，要及时清洗使用过的工具，并将装有三防漆的容器封闭、盖严。

4、对电路板应做好防静电措施，不可将电路板重叠放置，涂覆过程，电路板要水平放置。

质量要求：

1、PCB板表面不能有流漆，滴漏现象，毛刷涂漆时注意不可滴漏到局部隔离的部分。

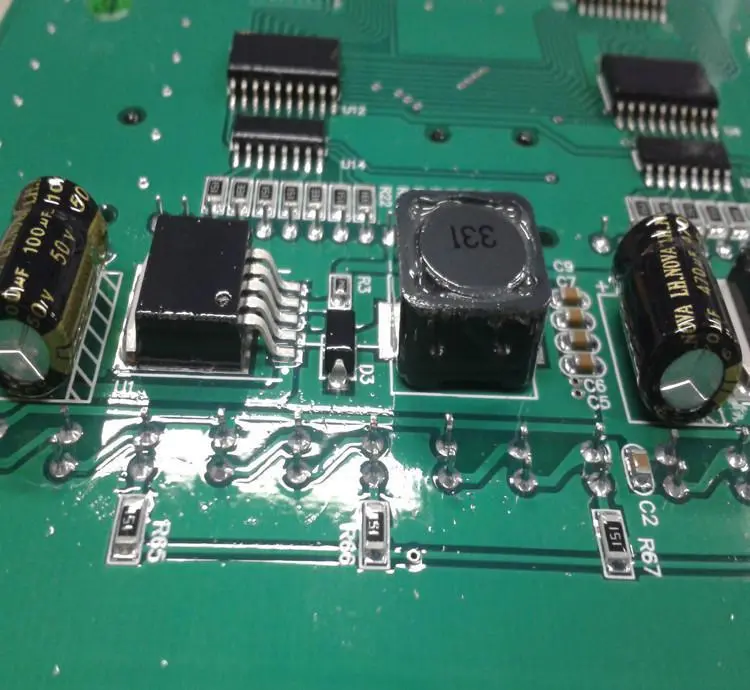

2、三防漆层应平整、光亮、薄厚均匀，将焊盘、贴片元件或导体表面保护好。

3、漆层表面和元件不能有气泡、针孔、波纹现象、缩孔、灰尘等缺陷和外来物，无粉化、无起皮现象，注意：漆膜未表干前，不可随意碰触漆膜。

4、局部隔离的元件或区域不可涂覆三防漆。

不可涂覆三防漆的部分和器件

常规不可涂覆器件：漆大功率散热器，散热片，功率电阻，大功率二极管，水泥电阻，拔码开关、电位器（可调电阻），蜂鸣器，电池座，保险丝座，IC 座，轻触开关，继电器等类型的插座、排针、接线端子及 DB9、插式或贴片式发光二极管（非指示作用）、数码管，接地螺丝孔。

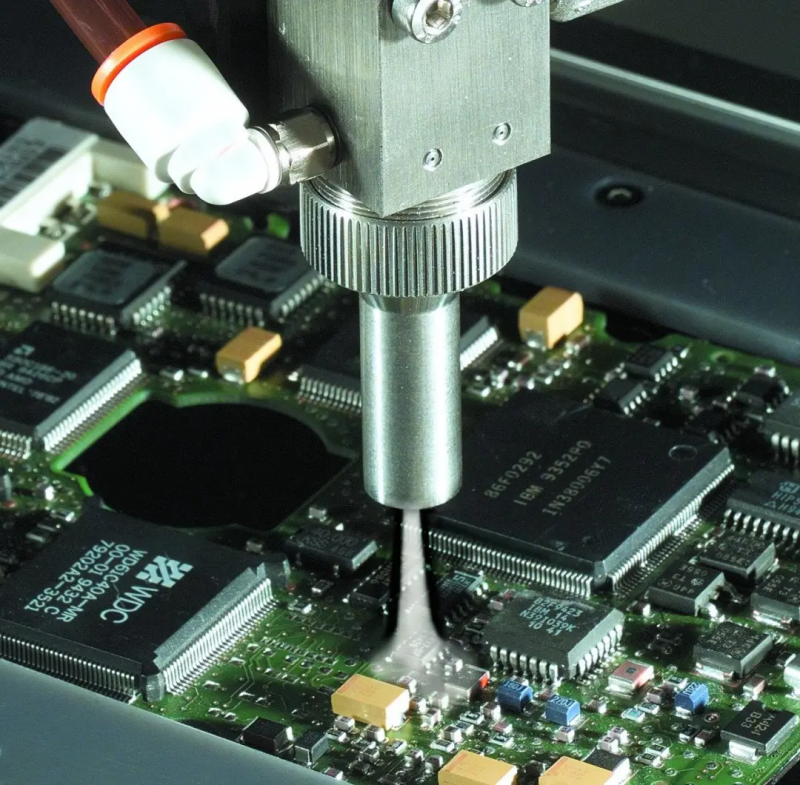

三防漆喷涂工艺的注意事项

1、PCBA 必须做有工艺边且宽度不能小于 5mm，方便上机走轨道。

2、PCBA 板长宽最大限度为 410*410mm，最小限度为 10*10mm。

3、PCBA 贴装的元器件高度最高限度为 80mm。

4、PCBA 上元器件喷涂区域与非喷涂区域最小距离为 3mm。

5、彻底的清洗可确保腐蚀性的残余物被完全清除，并使三防漆很好地粘着在线路板表面。漆厚度 0.1-0.3mm 之间为宜。烘板条件：60°C，10-20 分钟。
电路板三防漆返修介绍

电路板需要返修时，可以将电路板上的昂贵元件单独取出来，丢弃其余部分。但更常用的方法是——去除电路板上全部或局部位置的保护膜，逐一更换损坏的元器件。

去除三防漆保护膜时，要确保不会损害元件下面的基板、其他电子元器件、返修位置附近的结构等。而保护膜的去除方法，主要包括：使用化学溶剂、微研磨、机械方法和透过保护膜拆焊。

使用化学溶剂是最常用的去除三防漆保护膜的方法，它的关键在于要去除的保护膜的化学性质和具体溶剂的化学性质。

微研磨是利用喷嘴喷出的高速粒子，“研磨”掉电路板上的三防漆保护膜。

机械方法是最容易的去除三防漆保护膜的方法。透过保护膜去焊是先在保护膜上开一个排放孔，让熔融的焊锡能够排出。

典型用途包括以下范围：

1、民用及商业应用

三防漆（共性覆膜）可为家用电器中的PCB提供保护，使它们可以抵御：

（1）水和洗涤剂（洗衣机、洗碗机、卫浴产品、户外电子LED屏）

（2）外部不利的环境（显示屏，防盗、防火报警装置等）

（3）化学物质环境（空调、干燥器）

（4）办公室和家庭中的有害物（计算机、电磁炉）

（5）其它所有需要三防保护的PCB板

2、汽车工业

汽车行业要求三防漆保护PCB电路板免于以下几种情况的危害，如：汽油蒸发物、盐雾/制动液等。电子系统在汽车中的应用不断迅速增长，因此使用三防漆已成为确保汽车电子装置获得长期可靠性的基本要求。

3、航空航天

由于使用环境的特殊性，航空、航天环境对电子设备要求严格，尤其是在快速加压、减压的条件下，仍要保持良好的PCB电路板性能。三防漆的耐压稳定性因此得到广泛应用。

4、航海

无论是新鲜的淡水还是含盐的海水，均会对船舶设备的PCB电路板造成危害。使用三防漆可以最大限度地保护水面上乃至浸没与水下的设备。

5、医疗器械

三防漆可保护电子设备的PCB电路板免遭外部化学药剂及特殊使用环境的侵蚀，确保其持续稳定。
