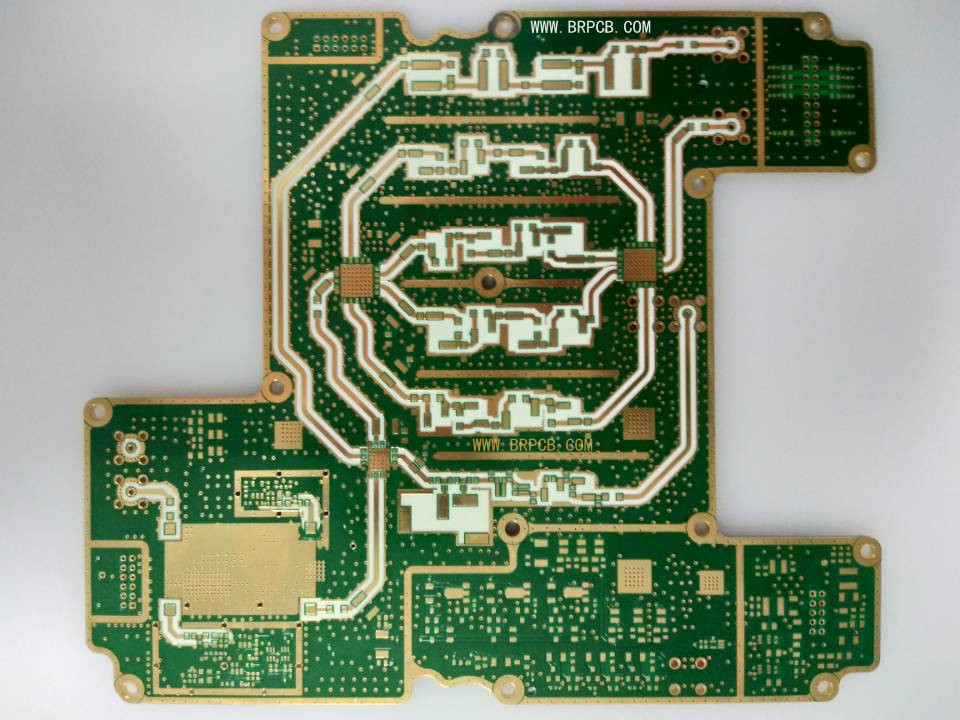

RO4350B+FR408混压高频板
品 名：RO4350B+FR408混压高频板
板 材：RogersRO4350B+FR408
板 厚：1.6mm
层 数：12层
介电常数：3.48+/-0.05
耗损因子：0.0037
板 材：RogersRO4350B+FR408
板 厚：1.6mm
层 数：12层
介电常数：3.48+/-0.05
耗损因子：0.0037
产品详情
技术参数
板 材：Rogers RO4350B + FR408
板 厚：1.6 mm
层 数：12 层
最小线宽/线距：4/4 mil
成品铜厚：内层1OZ，外层1OZ
验收标准：IPC6012 CLASS 2级
表面工艺：沉金
介电常数：3.48 +/- 0.05
损耗因子：0.0037
用 途：通信
