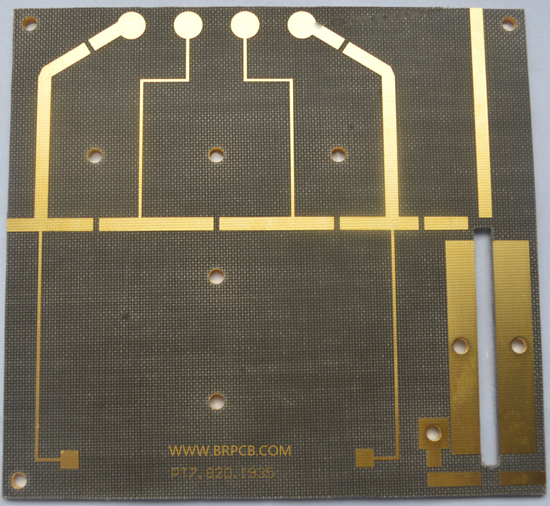

双面PFTE高频板

品  名：双面PFTE高频板
板  材：旺灵PTFE F4BM-2
板  厚：0.35mm
层  数：2层
介电常数：2.65+/-0.05
耗损因子：0.0015

下载规格书

产品详情

技术参数

品名：双面PFTE高频板

板材：旺灵PTFE F4BM-2

板厚：介质厚度0.254mm，成品板厚0.35mm

层数：2层

最小线宽/线距：10/10mil

成品铜厚：外层2OZ

验收标准：IPC6012 CLASS 3级

表面工艺：镀金80u"

介电常数：2.65+/-0.05

损耗因子：0.0015

用途：通讯滤波器
