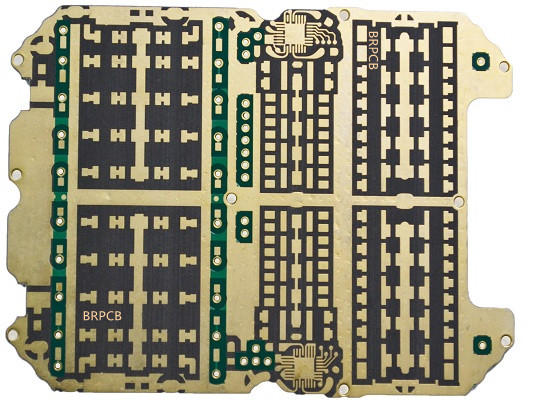

双面RT5880高频电路板

品  名：双面RT5880高频电路板
板  材：RogersRT5880
板  厚：0.65mm
层  数：2层
介电常数：2.2+/-0.05
耗损因子：0.0004

下载规格书

产品详情

技术参数

品名：双面RT5880高频电路板

板材：RogersRT5880

板厚：介质厚度0.508mm，成品板厚0.65mm

层数：2层

最小线宽/线距：8/8mil

成品铜厚：外层1OZ

验收标准：IPC6012 CLASS 3级

表面工艺：镀金15u"

介电常数：2.2+/-0.05

损耗因子：0.0004

用途：功分器
