罗杰斯(Rogers)RT5870和RT5880高频电路板材规格参数表

罗杰斯(Rogers)RT/duroid 5870、RT/duroid 5880高频板材料是PTFE(含随机填充玻璃或陶瓷)的复合层压板,适用于航空航天等高可靠性领域应用。长期以来,RT/duroid系列一直是业内具有超性能的高可靠性材料。

罗杰斯(Rogers)RT/duroid 5870、RT/duroid 5880高频板材料具有低介电常数(Dk)的特点,可提供出色的高频性能。材料中填加的随机微玻纤确保产品具有出众的Dk均匀性。罗杰斯RT/duroid 5870、RT/duroid 5880高频电路材料层压板的Dk和损耗低,非常适合需要将色散和损耗降到最低的高频/宽带应用。低损耗因子使得RT/duroid 5870和5880层压板的应用扩展至Ku波段及以上频段。

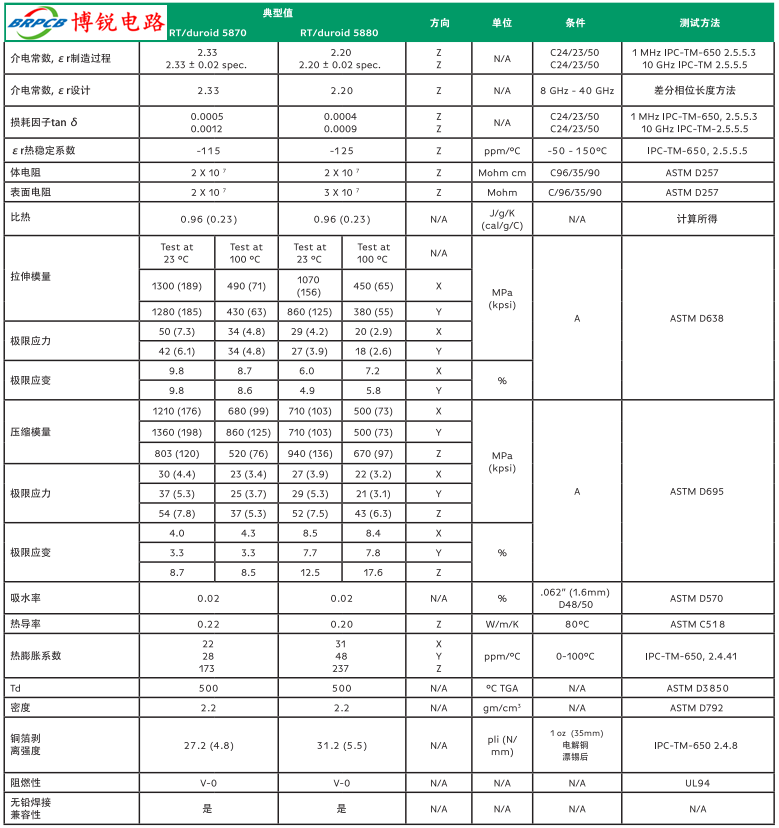

以下为小博整理的一些重要的参数供电子工程师更好的了解两种材料的不同之处:

1. RT/duroid 5870介电常数(Dk):2.33+/-0.02;损耗因子Df:0.0012(在10 GHz下);热膨胀XYZ轴系数:23/25/37(ppm/℃);吸水率:0.02%;防火等级:UL 94V-0

2. RT/duroid 5880介电常数(Dk):2.20+/-0.02;损耗因子Df:0.0009(在10 GHz下);热膨胀XYZ轴系数:22/21/43(ppm/℃);吸水率:0.02%;防火等级:UL 94V-0

罗杰斯RT/duroid 5870、RT/duroid 5880具有以下特性:

优势:

1. 在宽频率范围内仍能保持一致的电气特性

2. 易于切割、共用和加工成型

3. 对蚀刻或电镀边缘以及过孔的过程中使用的溶液和试剂具有良好耐抗性

4. 非常适合高湿度环境

5. 非常成熟的材料

6. 电气损耗极低,玻纤增强PTFE

典型应用:

1. 商用航空电话电路

2. 微带线和带状线电路

3. 毫米波应用

4. 军用雷达系统

5. 导弹制导系统

6. 点对点数字无线电天线
