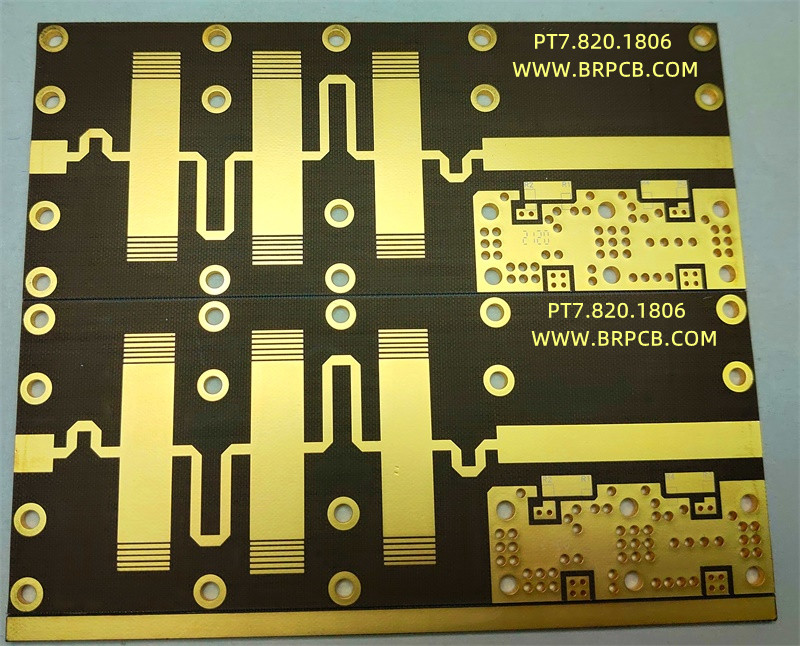

聚四氟乙烯TFA-2高频板

品  名：聚四氟乙烯TFA-2高频板
板  材：聚四氟乙烯TFA-2
板  厚：1.65mm
层  数：2层
介电常数：2.94+/-0.04
耗损因子：0.001

下载规格书

产品详情

技术参数

品名：聚四氟乙烯TFA-2高频板

板材：TFA-2

板厚：介质厚度1.524mm，成品板厚1.65mm

层数：2层

最小线宽/线距：10/10mil

成品铜厚：外层2OZ

验收标准：IPC6012 CLASS 3级

表面工艺：沉金

介电常数：2.94+/-0.04

损耗因子：0.001

用途：功率放大器
