pcb的半孔板有什么用途和作用？

电子电路板(PCB)是一种重要的电子元器件，不仅广泛应用于电子产品，还承担着连接电子元器件和实现电路功能的重要任务。半孔板是一种在电子电路板上成功的应用，它的出现解决了许多普通板无法实现的功能需求，具有很大的市场需求和推广价值。

1、半孔板的定义和工作原理

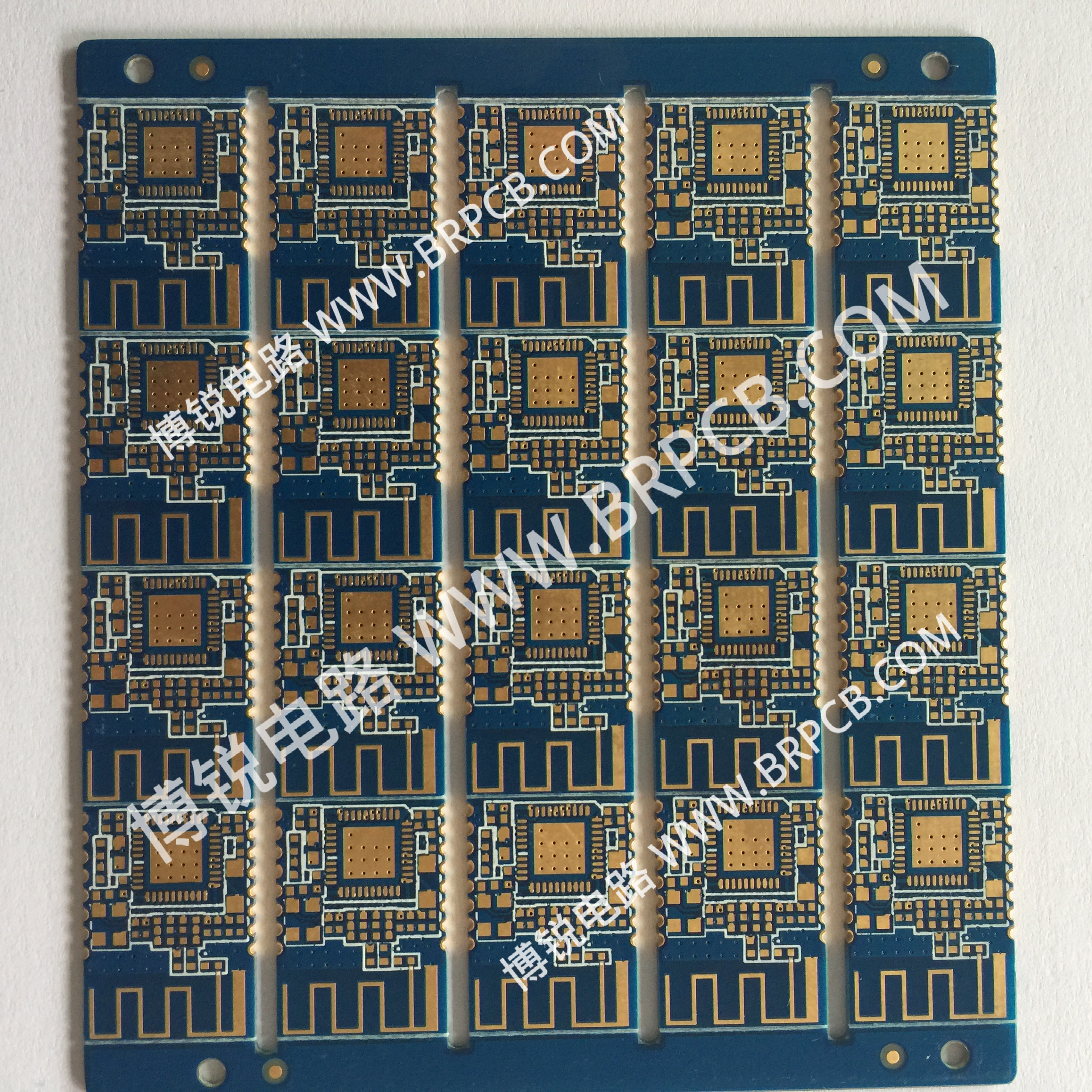

半孔板可以看作是孔径经过特殊处理的通孔板，相比于普通通孔板，半孔板的电路连接设计更为自由灵活，因为它是不完整的孔洞，大大简化了PCB的设计难度，也增强了PCB的可维护性。

半孔板利用特殊的孔壁去除了孔的底部和顶部两端，使得孔的两端可以看成两个平面，这种处理方式方便通过化学氧化或其他方式对半孔壁进行金属化处理，使其与电路板的其他部分形成导电通路。在使用过程中，通过焊接或者插件的方式与元器件接触。

2、半孔板的用途和应用领域

半孔板具有通孔板的功能，能实现与普通通孔板一样的线路连接，但由于其自由度高，在开发设计新产品时的灵活性更强。半孔板的应用场景非常广泛，如：

（1）SMT贴片和插件混合组件的连接

（2）阻止通孔上的烙铁穿透泥塞的安装

（3）在有限的空间内提供连接

（4）制作双面和多层板时的连通。

3、半孔板制作工艺

半孔板的制作需要经过以下步骤：

（1）将正面和背面电路制作成两个网表

（2）交叉连通在不影响信号通路的情况下来连接网表

（3）将连接孔的内部壁面化学沉积，增强电路板的可靠性。

4、半孔板的选择注意事项

（1）按照实际应用场景来决定半孔板孔的直径和孔的数量，以确保制作质量。

（2）半孔板只适用于高端PCB板，对于简单的单面板和双面板，完全没有必要。

（3）选择厂家靠谱，排版制作工艺要求高。

5、半孔板未来的发展前景

半孔板是未来的一个趋势，如今的电子产品都要求更高的功能和协议，高密度线路板需要更高的设计和制造技能。半孔板作为一种重要的零件,其未来的运用场景肯定会越来越广泛。同时，半孔板的加工生产必须有高超的技术和专业设备支持，厂家之间的竞争加剧，也会促进半孔板的趋于优化和专业化。

半孔板可以看作是创新技术在电路板中的应用，对于高密度电路板制作有很强的需求。半孔板制作工艺要求很高，只有技术专业的厂家才能制作。半孔板未来的应用空间很大，带来的贡献也会被越来越多的人所认同和支持。
