Manufacturing Technology

陶瓷PTFE多层板与FR4加工流程对比

添加大量陶瓷填料的PTFE板材
1）没有玻璃布增强：RO3003，RO3035，RO3006，RO3010， RT6002，RT6035HTC，RT6010
2）有玻璃布增强：RO3203，RO3206，RO3210，RT6202，TC350，TC600，AD300，AD600，AD1000

PTFE树脂体系的优缺点
优点：
• 电性能优异（Dk=2.1，Df=0.0009）
• 化学惰性，不可溶解，表面能量低(20-25 dyne/cm，通常FR4是50-60 dyne/cm)
• 稳定的耐热性

缺点：
• 化学惰性
• 低的弹性模数
• 高的热膨胀系数（100 to 150 ppm/C）

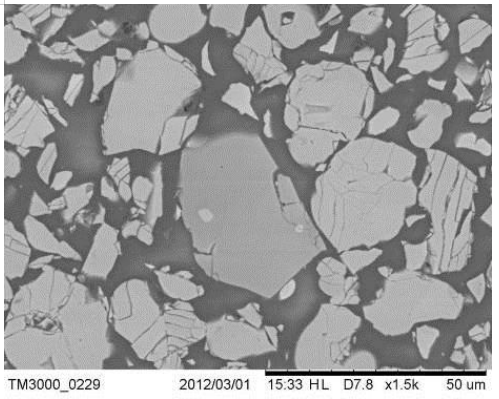

陶瓷填料的优缺点
优点：
• 介电常数范围广（从3.0 到10.2），可以调节板材整体的介电常数
• 控制热膨胀系数（CTE）

缺点：
• 研磨
• 多孔性
• 影响机械加工性

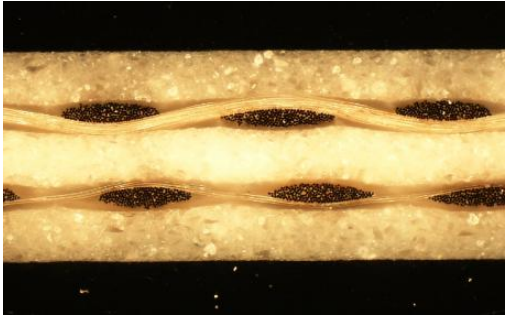

玻璃布的优缺点
优点：
• 增加了水平面的机械加工性
• 改善了对位

缺点：
• Z方向的热膨胀系数变大
• 孔壁残留纤维丝

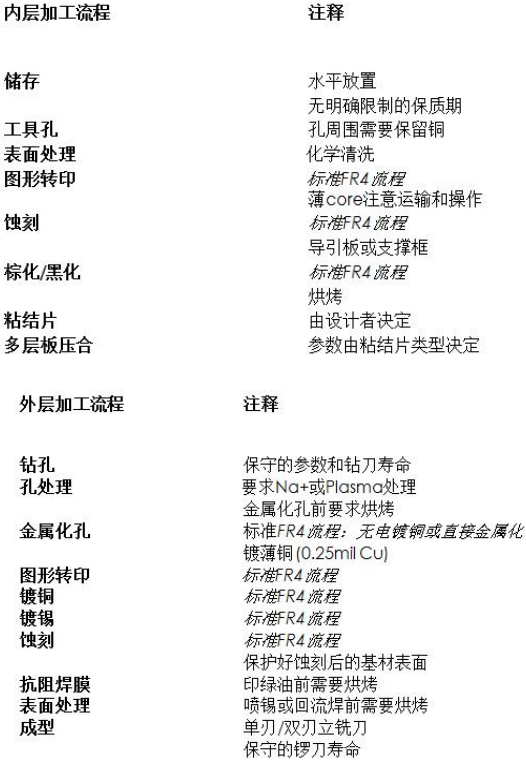

PTFE板材与FR4的加工流程对比

 内层加工
1）注意事项：
• 尽量避免机械方式磨板，机械外力作用会引起板材变形，前处理需要采用化学清洗的方式；另外，运输和放置时注意清洁台面和板面，防止凹坑、凹点的产生。

• 生产过程中取放板时，建议用手动方式，避免自动装置造成折痕问题。

• 取板时，禁止拿一个板边或板角，建议双手拿板的两个平行对边。

• 堆叠放置时，板与板之间需要用软的垫子隔开，如ROGERS随板出货的隔离纸，并控制叠板高度。

• 对于薄的PTFE材料在通过水平线时，需要辅助工具来支撑，防止打折、变形、卡板等。

• 铜箔蚀刻之后禁止任何机械磨刷或摩擦PTFE介质表面，保护介质表面蚀刻后的粗糙度。

2）内层铜面氧化处理
• 根据粘结片的类型选择合适的氧化处理

• Fusion Bond：微蚀或Bondfilm

3）多层板叠合前清洗/烘烤添加陶瓷填料的PTFE芯板

• 根据氧化层能承受的温度进行烘烤，推荐100-125度/1-2小时

压合
1）蚀刻后的内层芯板不需要额外处理（如Plasma），禁止机械磨刷

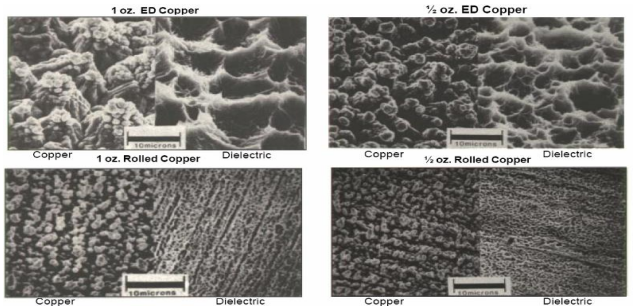

2）确保基材表面蚀刻后铜牙转印的粗糙度不被破坏
3）保留工具孔周围的铜，减少工具孔的变形
4）叠板前内层芯板要烘烤，确保足够干燥
5）根据粘结片的类型选择合适的压合参数
6）热塑型粘结片要求在热压机里充分冷却
7）根据成本和性能去选择粘结片

钻孔
1）保守的钻刀寿命：与所选粘结片有关
2）1OZ内层铜：增加内层连接处的厚度、更好的机械支撑、有助于冷却
3）铜/粘结片/PTFE的排列顺序：钻削都是向上排出；哪些材料会产生钻污？哪些钻污能被除掉？
4）孔分类：先钻功能孔，后钻接地孔和屏蔽孔

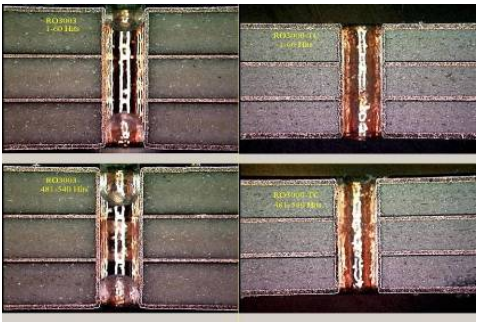

镀铜前孔壁处理
1）金属钠处理纯PTFE板材
• 浸泡時間：5分钟

• 用溶剂/热水彻底清洗

• 125°C/120分钟烘烤

2）Plasma活化
• 对PTFE的活化效果：He > H2/N2 > N2

• 腔体要预热到90度

• 孔壁活化之后到化学沉铜的停留时间越短越好，建议控制在8小时以内

防焊油墨
1）RO3000系列，RT6000系列和TC系列的板材在前处理之前建议做烘烤，125°C/1-2小时。
2）前处理用化学方式，禁止任何机械磨刷。
3）印油墨前确保板面干燥。

外形加工
1）双刃上螺旋锣刀

• 200-300 SFM

• 2.0-2.5 Mil/Rev橫向进刀量

• 寿命20-30英尺

2）酚醛盖板

• 在板和板之间加牛皮纸，可以改善板边毛刺

3）硬的垫板

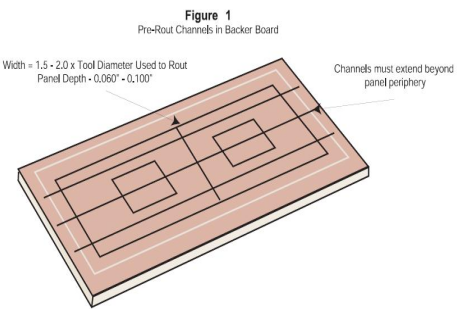

• 底板上先预锣通道，产生空气对流，有利于排削。

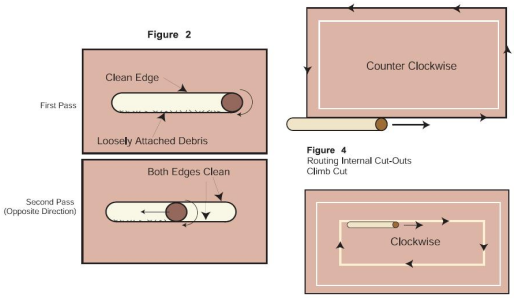

 • 按如下方式正反方向各铣一次，能清洁板边毛刺。

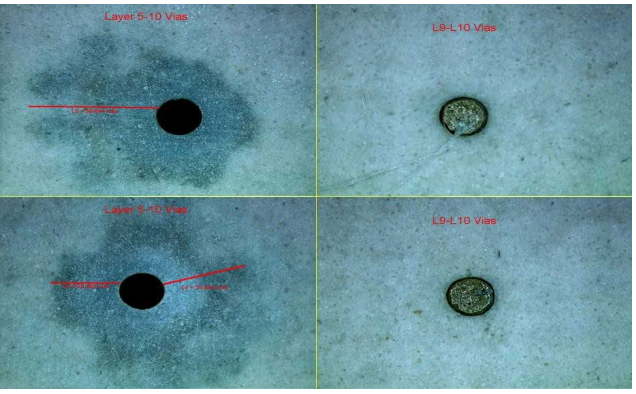

多孔性
1）较多的填充颗粒导致多孔性，体积比约3%-5% 多孔性

2）纯PTFE有很强的憎水性

3）PTFE材料吸水率很低<0.1%

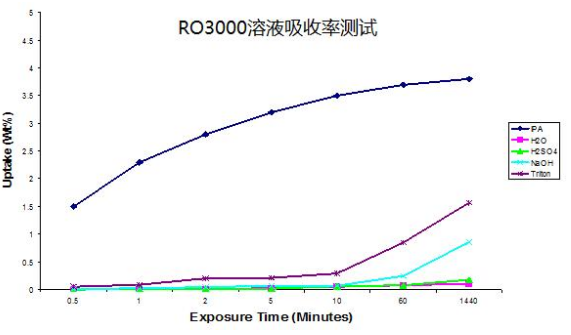

4）有陶瓷填料的PTFE材料容易吸收表面张力低的溶液，如溶剂、清洁剂、油等


 5）需要将PTFE芯板进行清洗和烘烤：
• 在以下流程前压合、沉铜、防焊

• 在过高温流程之前HASL， Reflow

• 烘烤条件：125°C/ 1-2小时

6）尽可能减少在某些湿流程的化学药水中的浸泡时间：
• 少于30秒的钠化处理
• 涂上助焊剂后停留时间不超过30秒
• 最好使用酸性助焊剂
