微波频率合成器提供多倍频程覆盖范围和出色的相位噪声性能

市场对更高带宽和更高数据速率的需求日益增加，系统频率和调制速率要求不断提高。随着应用进入消费市场，低功耗变得至关重要。在满足这些要求的同时，还需要保证：不会牺牲电气性能或功能。为了满足这些要求，除了改善进信噪比(SNR)、误码率(BER)和用户熟悉的优质服务外，还必须改善本地振荡器(LO)的相位噪声。

ADF5610是一款集成式锁相环(PLL)和压控振荡器(VCO)，充分体现了ADI致力于解决这些问题最终取得的成果。

频率覆盖范围

ADF5610总共覆盖8个倍频，VCO基波频率范围为3.65GHz至7.3GHz，此频率可反馈给PLL，以最小化相位噪声。单端输出(RFOUT)使基波频率翻倍，可提供7.3Ghz至14.6GHz频率，而差分输出通过使用1/2/4/8/16/32/64/128分频设置，同时支持57MHz至14.6GHz全频率范围。

ADF5610的VCO架构可实现出色的宽带频率合成器性能，同时保持行业领先的相位噪声性能，在10GHz 、100kHz偏置时，标称开环相位噪声为–114dBc/Hz。在仅使用一个无源环路滤波器的情况下，内部状态机就可以使频率建立时间低于40μs；除非需要更快的建立时间，否则无需使用额外的电路或查找表(LUT)。

适合转换器时钟应用的出色PLL性能

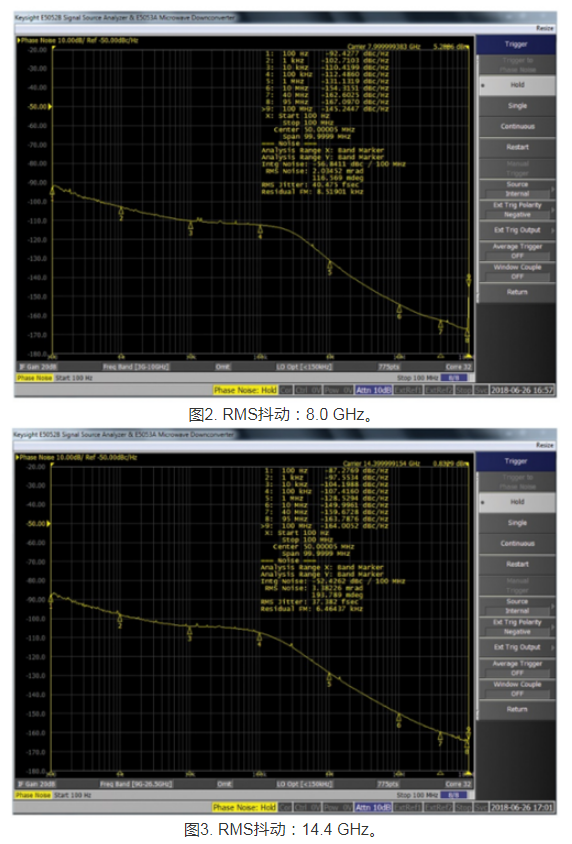

虽然ADF5610内部的锁相环(PLL)具有中等品质因数(FOM) –229dBc/Hz（高电流模式下为–232dBc/Hz），但考虑到1/f噪声(–129dBc/Hz)和出色的VCO相位噪声特性，则可以实现低于38fs（1kHz至100MHz集成限值）的rms抖动。因此，ADF5610非常适合要求严苛的转换器时钟应用。环路滤波器电阻值应保持最小，以在高频率(100 MHz)范围内实现较低的热噪声。为了达到这个性能水平，必须使用超低噪声基准电压源。

通信和仪器仪表LO

除了很宽的频率覆盖范围、行业领先的相位噪声和极快的锁定时间之外，ADF5610还具有其他特性，因此非常适合无线和仪器仪表应用。在这些应用中，ADF5610一般作为本地振荡器使用。

24位小数分辨率相当不错，与ADF5610的精确频率模式功能配合使用时，有可能实现零(0 Hz)误差频率生成。将ADF5610用作本地振荡器时，因为标称输出功率为5dBm，所以可以直接通过RFOUT端口驱动有源混频器，这样无需额外的放大电路，可以节省宝贵的电路板空间。采用单端方式使用时，差分分频器(PDIVOUT/NDIVOUT)的标称输出功率为2dBm，但是，在窄带应用中，可以通过低损耗巴伦或混合耦合器将差分进行组合，以实现1~2dB输出功率的增加。

如今低功耗非常重要，ADF5610在低电流模式、禁用输出分频器时，只消耗低于700mW的功率，即使在最坏情况（高性能模式，输出分频器设为128分频）下，其功耗稍高于1 W。即使在低电流模式下，ADF5610的相位噪声性能在同类产品中也处于领先水平，仅增加2dBc/Hz。

ADF5610还具有出色的杂散性能，PFD杂散低至-105dBc，带内未滤波的整数边界杂散标称值为-45dBc。

小尺寸

ADF5610 PLL/VCO采用7mmx7mm、48引脚基板栅格阵列(LGA封装)。工作时只需极少的外部去耦，因此可以使用小型解决方案实现出色性能。为实现最佳性能，建议使用优质低压降(LDO)稳压器，例如ADM7150, LT3045/LT3042或HMC1060。VCO需要5V电源，其余的电路则使用3.3V电轨供电。ADF5610可以使用ADI simPLL™进行仿真，以帮助用户设计实现完整的PLL频率合成器所需的适当外部元件电路。

结论

ADF5610具备行业领先的频率覆盖范围、出色的相位噪声性能、高输出功率、低功耗和小尺寸，因此能够满足新通信和仪器仪表系统的严苛要求。
