简单的PADS Logic的操作流程

2022-03-15 15:34:18 3983 BRPCB

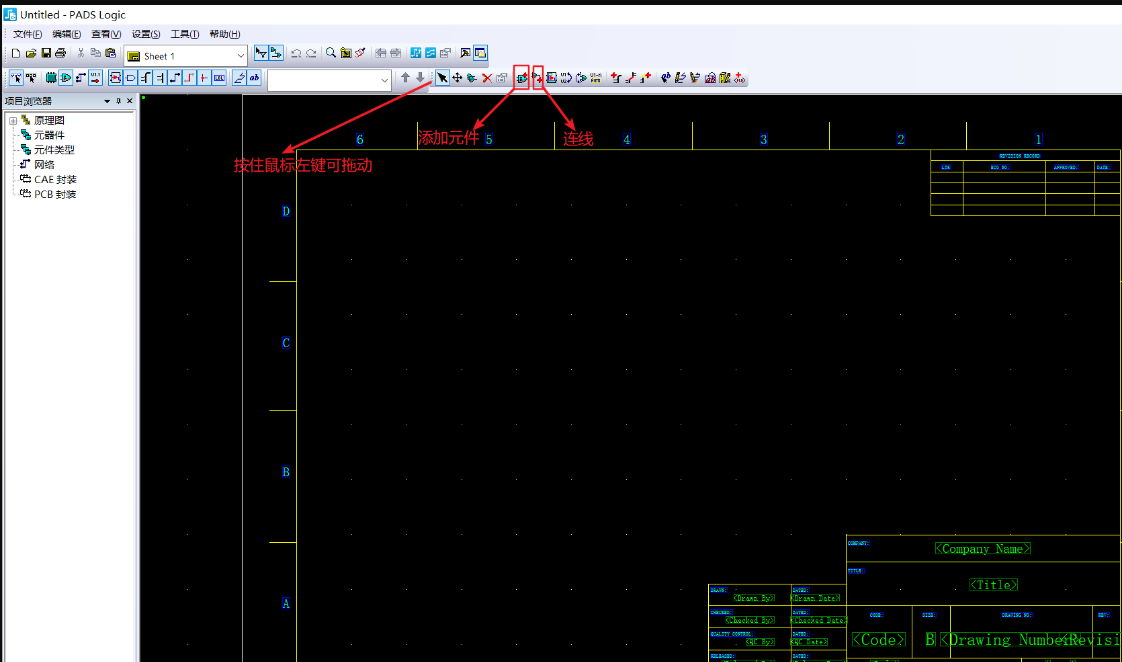

首先打开PADS Logic这个软件,新建原理图。这里注意的是添加元件和连线的选项,这个工具栏是可以拖动的,如下图所示。

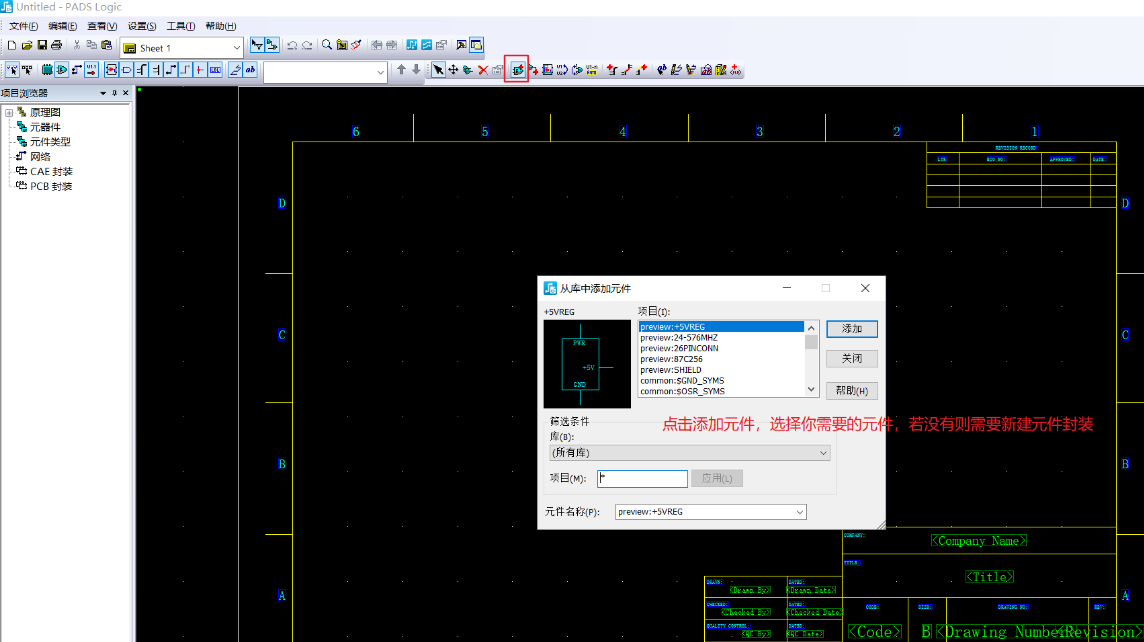

接下来开始添加元器件,可以搜索你所需要的元器件,在搜索栏带 * 前输入元件名(如若去掉 * 号,有时会搜索不到),点击应用。

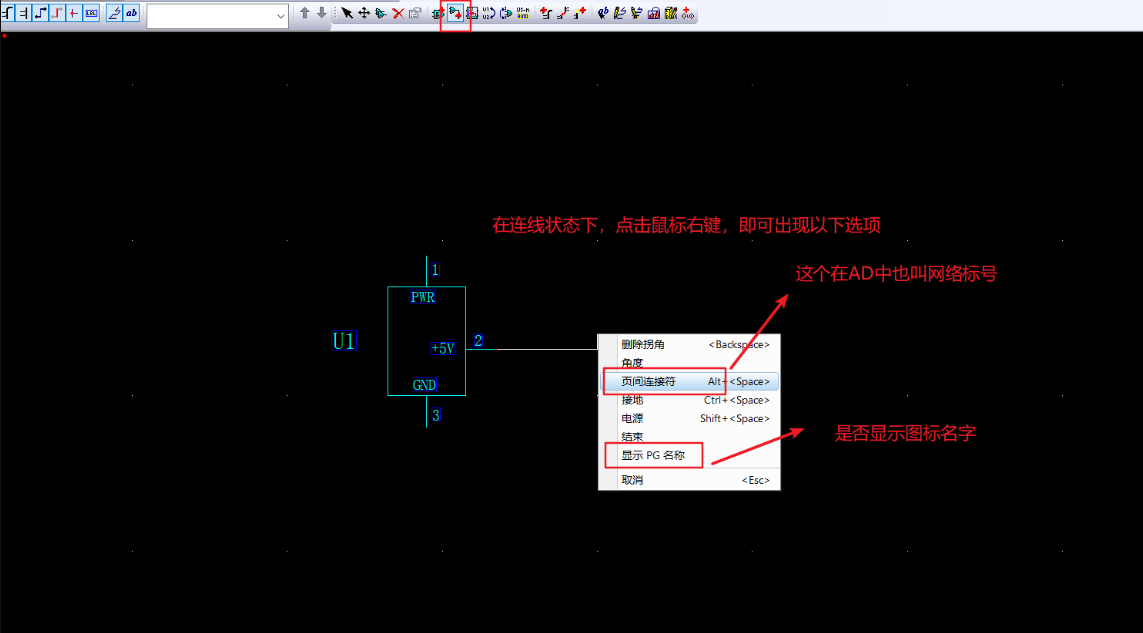

可任意选择其中一个元件,然后选择连线选项,选择给+5V引脚连线,若在连线状态下可点击鼠标右键,会展开一些选项,比如放置页间连接符(网络标号)、地和电源。还要注意 “显示PG名称” ,若图标没有名字,点击这里即可。

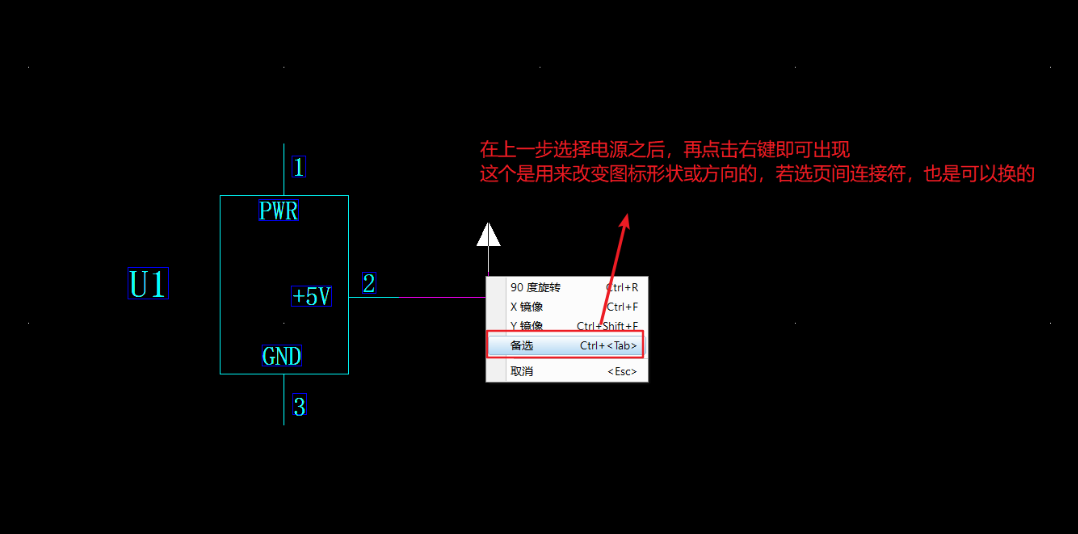

接前一步中选择电源之后,再点击鼠标右键,还有更多的选项。这里是对你刚刚选择的电源图标做出修改的,注意这个 “备选” ,可以更换图标和方向(如果该图标有备用的话)。

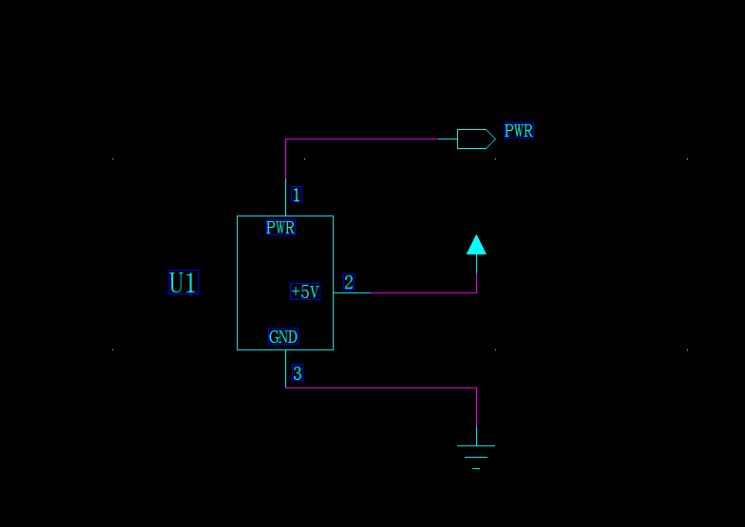

PWR也按上面的方法,选个PER页间连接符(网络标号),即完成简单的基本流程。
