EMC基础：串扰、GND线反弹噪声

2022-04-23 13:45:38 3061 BRPCB

本文将主要介绍电路PCB板布局相关的注意事项。

串扰

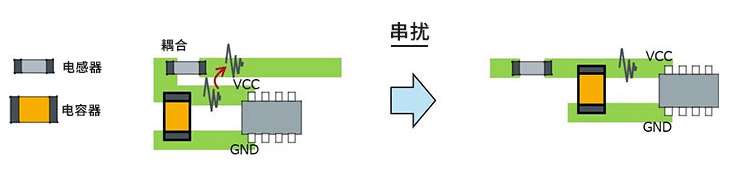

串扰是因电路PCB板布线间的杂散电容和互感，噪声与相邻的其他电路PCB板布线耦合，这在“何谓串扰”中已经介绍过。下面是LC滤波器的图形布局和部件配置带来的串扰及其对策示例。

在左侧的布局示例中，VCC线路中有LC滤波器，滤波器后的布线与含有滤波器前的噪声的布线相邻，因此噪声因串扰而耦合，滤波效果下降。右侧为对策示例，采用了不与含有噪声的线路相邻的布局，从而可将噪声耦合控制在最低限度内。

GND地线反弹噪声

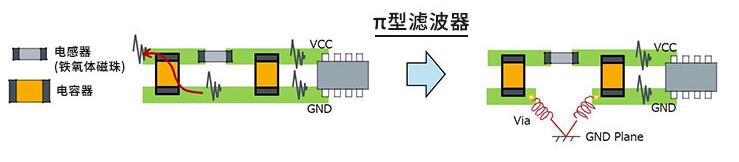

在该示例中可以看出，在使用了π型滤波器的电感前后所配置的电容，其GND的设置方法可能会带来地线反弹噪声。在左图示例中，如箭头所示，来自GND的噪声经由电容回流，并去到了滤波器外面。

在这种情况下，为了避免噪声直接传播，可利用Via的寄生电感的手法，经由通电过孔（Via）与GND平面连接，改善效果较好。

经常听到“在开关电源电路中，PCB板布局是非常重要的”，的确非常重要。这里面包含着布局诀窍。
