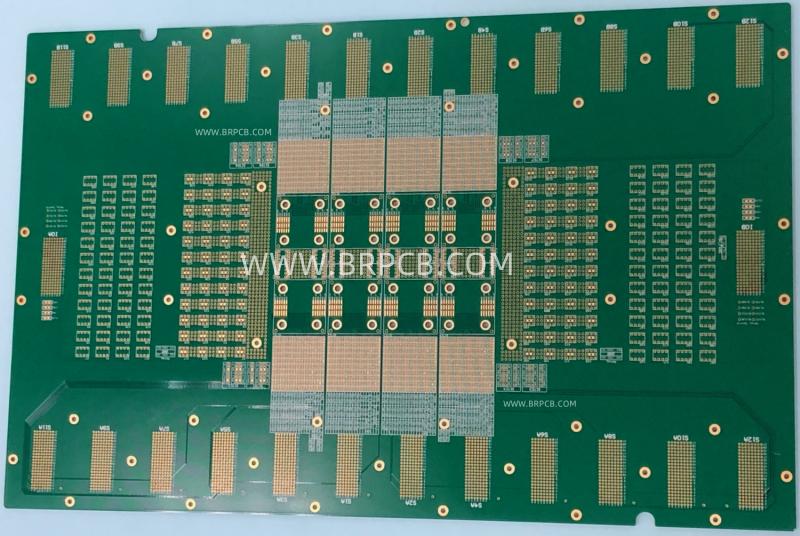

测试负载板(Load Board) PCB
品 名：测试负载板(Load Board)PCB
板 材：松下M6
板 厚：4.5mm
层 数：32层
测试平台：93K
平整度：＜80μm
板 材：松下M6
板 厚：4.5mm
层 数：32层
测试平台：93K
平整度：＜80μm
产品详情
半导体负载板Load Board是一种高性能的多层电路板，用于在生产过程中测试半导体器件。它被设计成与半导体器件和测试设备接口，对器件进行电气测试，并验证其功能、性能和可靠性。测试负载板根据测试平台分93K系列，T2000系——TUF系列等。负载板在被测设备和测试设备之间提供连接，允许应用电信号和测量设备响应。它是半导体制造的重要工具，确保设备在发货给客户之前的质量和可靠性。

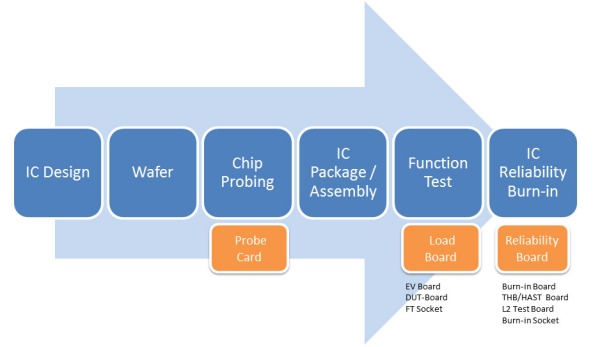

半导体负载板Load Board主要是用于检测半导体制造后端IC封装后的良率测试，
针对IC的功能及讯号做测试，其作用即在提早发现功能不良的IC，以避免不良品导致后续制程的浪费，一方面可减少制造成本，另一方面又可提供良好质量给客户，以维持公司之声誉。

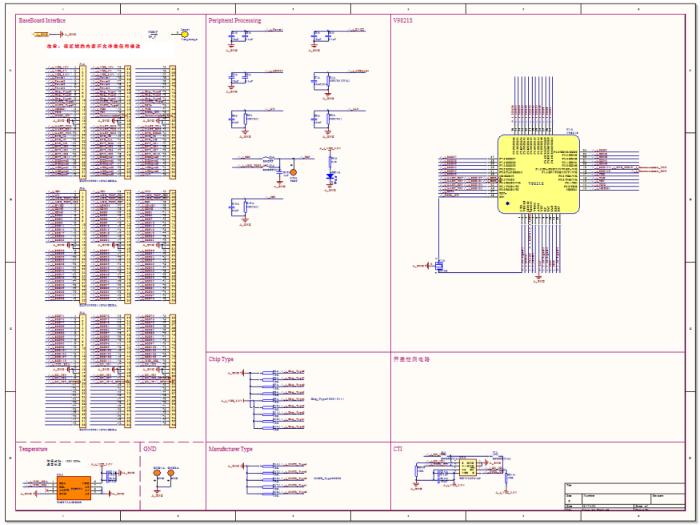

上图为Load board的某个site原理图
