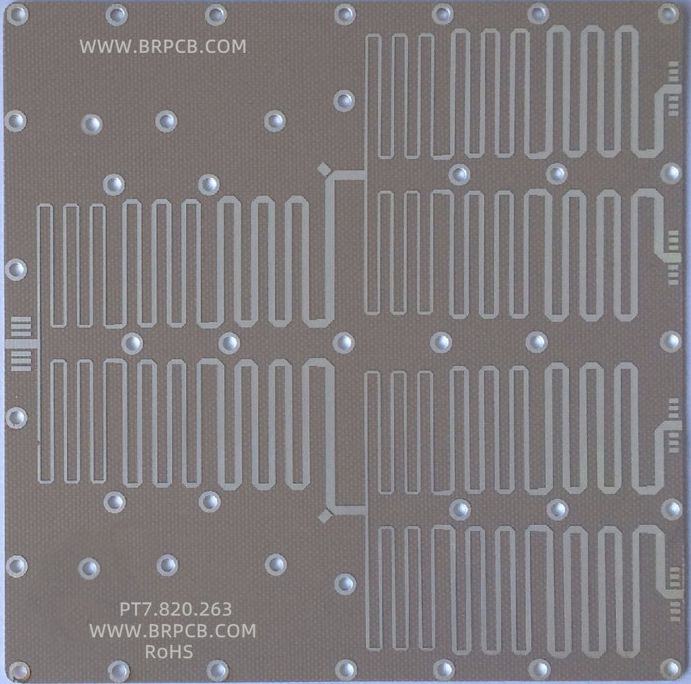

F4BTMS220 高频板
品 名：F4BTMS220 高频板
板 材：F4BTMS220
板 厚：0.85mm
层 数：2层
介质厚度：0.762mm
介电常数：2.2+/-0.02
耗损因子：0.0011
板 材：F4BTMS220
板 厚：0.85mm
层 数：2层
介质厚度：0.762mm
介电常数：2.2+/-0.02
耗损因子：0.0011
产品详情
技术参数
品 名：F4BTMS220 高频板
板 材：旺灵F4BTMS220
板 厚：0.85mm（介质厚度0.762mm）
层 数：2层
最小线宽/线距：10/10mil
成品铜厚：外层2OZ
验收标准：GJB9001C
表面工艺：沉锡
介电常数：2.2+/-0.02
损耗因子：0.0011
用 途：保密
