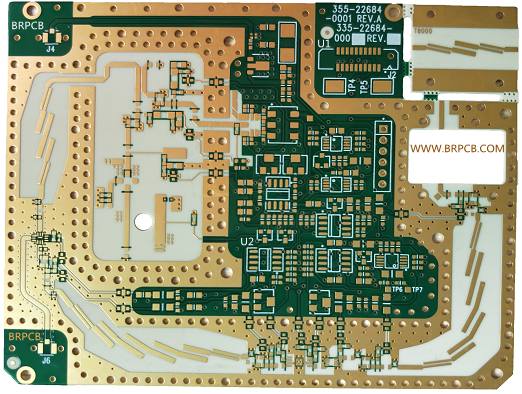

RO4835高频板

品  名：RO4835高频板
板  材：RogersRO4835
板  厚：0.8mm
层  数：4层
介电常数：3.48+/-0.05
耗损因子：0.0037

下载规格书

产品详情

技术参数

品名：RO4835高频板

板材：RogersRO4835

板厚：0.8mm

层数：4层

最小线宽/线距：5/5mil

成品铜厚：内层1OZ，外层1OZ

验收标准：IPC6012 CLASS 3 级

表面工艺：镀金30u"

介电常数：3.48+/-0.05

损耗因子：0.0037

用途：安防雷达
