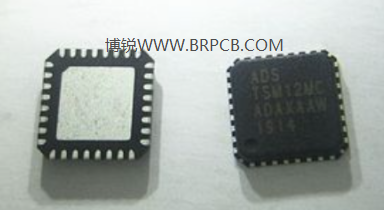

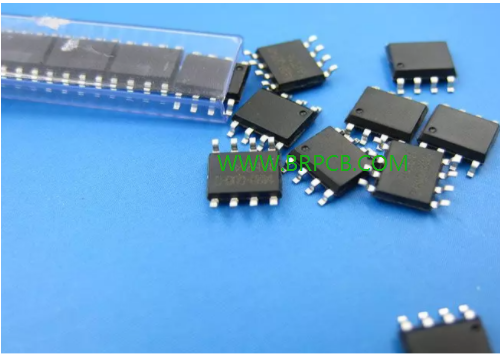

触摸IC

触摸IC在此特指单点或多点触控技术； IC，即集成电路，是半导体元件产品的统称。包括：1.集成电路板(integrated circuit，缩写：IC)；2.二、三极管；3.特殊电子元件等； 触摸IC即指触摸芯片。

1.触摸IC定义：多点触控技术

多点触控技术以下4种较为成熟：

1、“LLP(laser light plane)技术”，主要运用红外激光设备把红外线投影到屏幕上。当屏幕被阻挡时，红外线便会反射，而屏幕下的摄影机则会捕捉反射去向。再经系统分析，便可作出反应。

2、“FTIR(Frustrated Total Internal Reflection)技术”，会在屏幕的夹层中加入LED光线，当用户按下屏幕时，便会使夹层的光线造成不同的反射效果，感应器接收光线变化而捕捉用户的施力点，从而作出反应。

3、“ToughtLight技术”，运用投影的的方法，把红外线投影到屏幕上。

4、“Optical Touch技术”，它在屏幕顶部的两端，分别设有一个镜头，来接收用户的手势改变和触点的位置。经计算后转为坐标，再作出反应。

IC相关

集成电路是采用半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。它在电路中用字母“IC”（也有用文字符号“N”等）表示。IC就是半导体元件产品的统称。广义些讲还涉及所有的电子元件，像电阻，电容，电路板/PCB板，等许多相关产品。

2.触摸IC的优点

触摸IC解决了传统的按键凹槽部位容易积压灰尘问题，同时增加了控制按键的使用寿命，是按键控制的一大突破。

3.触摸IC技术指标

触摸IC通常支持宽工作电压范围，内部集成高分辨率触摸检测模块和专用信号处理电路，以保证IC对环境变化具有灵敏的自动识别和跟踪功能，且内置特殊算法以实现防水、抗干扰等需求。国内先进的触摸芯片有例如XC2862系列IC等等，他们可满足用户在复杂应用中对稳定性、灵敏度、功耗、响应速度、防水、带水操作、抗震动、抗电磁干扰等方面的高体验要求,且带有接近检测、多级灵敏度调节等组合功能。

常用触摸芯片的性能指标有：

Ø 工作电压：2.5V~5.5V

Ø 高灵敏度的触摸检测通道，CMOS电平输出

Ø 无需进行参数烧录

Ø 多级灵敏度可调

Ø 响应速度快

Ø 抗电磁干扰能力强

Ø 防水及带水操作功能

Ø 接近检测功能

Ø 独特的环境跟踪和自适应能力

Ø 低功耗（典型工作电流 < 25uA）

Ø 内置上电复位（POR）和电源保护电路

Ø 可进入休眠控制

4.触摸IC市场趋势

芯片制造和封装设计领域，在出口拉动下，将呈现显著增长趋势，特别是芯片制造业。芯片制造业规模在未来两年，将有快速的增长。华为等多家IC设计企业已经开发下一代IC产品，并投入到手机、便携电子产品等终端产品应用中。长电（音）科技等封装测试企业在不断扩大生产规模的同时，在CSP等先进封装工艺方面取得突破。国家01、02专项正在深度实施，将大力促进产业发展。

国家大力发展战略新兴产业，为半导体产业带来了极大的机遇。国家明确加快培育新材料、节能环保等战略新兴产业，这不仅将成为十大产业振兴规划之后国家经济增长的又一强大动力，更将为国内的IC产业发展提供难得的机遇。在国家大力发展战略新兴产业的大背景下，5G、移动通信、半导体照明、汽车电子等新兴领域正在迅速发展，其中孕育着巨大市场，将促进我国的触摸IC产业进一步发展。
