Phone: 19195667992
Email: sales@brpcb.com

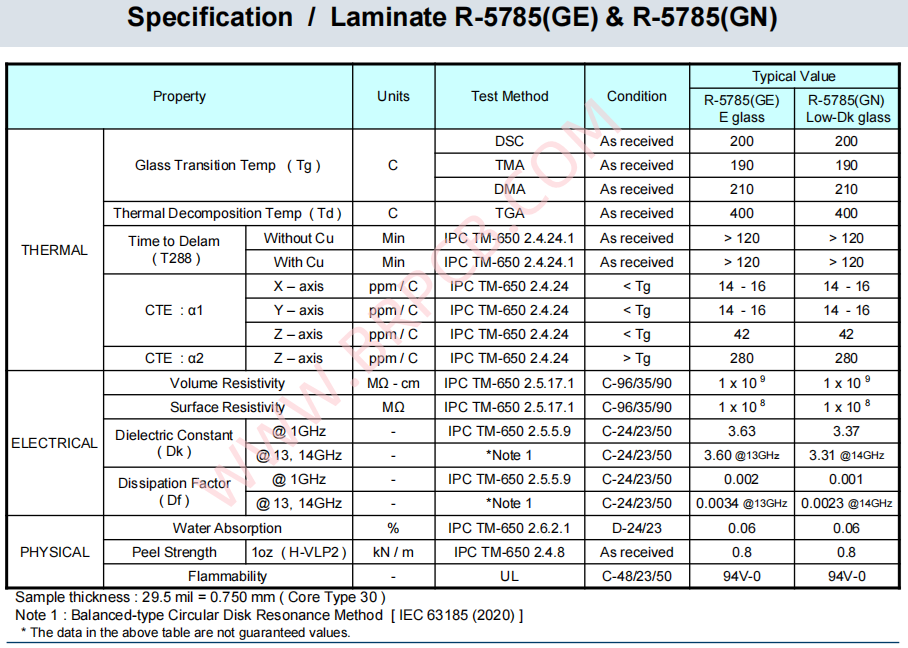

松下MEGTRON7_R-5785电路板材规格参数表
松下MEGTRON7_R-5785具有优良介电特性的自主树脂设计与材料配合技术压合低粗糙度铜箔，低介电常数和低介质损耗角正切(Dk=3.37，Df＝0.001在1GHz下)实现最佳的低传输损耗。此外，通过使用低传输损耗的基板材料可高效地发送电信号，从而有望减轻设备的能源消耗。
松下MEGTRON7_R-5785不仅具有优良的耐热性和绝缘可靠性，而且具有极高的玻璃化转变温度（TG200）和热分解温度。因此，即使在高端服务器或路由器等使用的20层以上的高多层PCB板中，也能确保在高温环境下的高度可靠性，从而有助于设备的稳定运行。R-5785广泛应用于路由器、交换机、光传输设备、服务器、AI服务器、基站、半导体试验设备、探针卡等
松下MEGTRON7_R-5785与使用以低传输损耗树脂PTFE（聚四氟乙烯）的氟树脂基板不同，R-5785材料使用了热固性树脂。加工要求与传统FR-4板材相似，不需要做通孔镀铜的特殊前处理(PTFE板材需做等离子处理)或其它的前处理流程，阻焊工序也可以磨板。
最新文章
HDI板常见的叠构设计有哪些?
538
2025-03-02
HDI的叠构设计允许多层电路层通过精确控制的盲埋孔连接，这些盲埋孔的直径远小于传统PCB的通孔。这种精细的连接方式不仅减少了电路板的体积，还提高了布线密度，使得更多的电子组件能够被集成到有限的空间内。
氮化硅基AMB陶瓷基板如何应对热失配挑战
505
2025-02-22
氮化硅（Si₃N₄）基AMB（活性金属钎焊）陶瓷基板凭借其高热导率（>90 W/m·K）、高强度（抗弯强度>800 MPa）以及优异的耐热冲击性，已成为新能源汽车、光伏逆变器等大功率器件的核心封装材料。
高TG覆铜板对铜箔的技术
569
2025-02-15
为什么普通Tg不能和高Tg混压？ FR-4与高Tg的FR-4的区别：是在热态下，特别是在吸湿后受热下，其材料的机械强度、尺寸稳定性、粘接性、吸水性、热分解性、热膨胀性等各种情况存在差异，高Tg产品明显要好于普通的PCB基板材料。
低温共烧陶瓷（LTCC）技术和应用
750
2025-02-14
LTCC技术所使用的陶瓷材料介电常数一般较HTCC小，通过高精度印叠银这种良导体，使得它可以制作很多高频高Q的陶瓷器件。基于这种工艺平台，可以设计和制造从很低的频率到很高（10MHz到10GHz甚至太赫兹）的各种滤波器、功分器、电桥、天线等无源片式器件。
超厚铜电路板PCB设计及生产
1717
2024-12-13
通常情况下，标准PCB的铜层厚度在1盎司（OZ）至3盎司之间，而厚铜板的铜层厚度则可能超过这个范围，甚至达到15盎司或更高。这种设计可以有效地提高PCB的导电性能和承载能力，使得PCB在高电流、大功率的工作环境下也能保持稳定。使用厚铜电路板PCB可以有效满足线路的载流要求，同时提高PCB的散热性能。
