Phone: 19195667992
Email: sales@brpcb.com

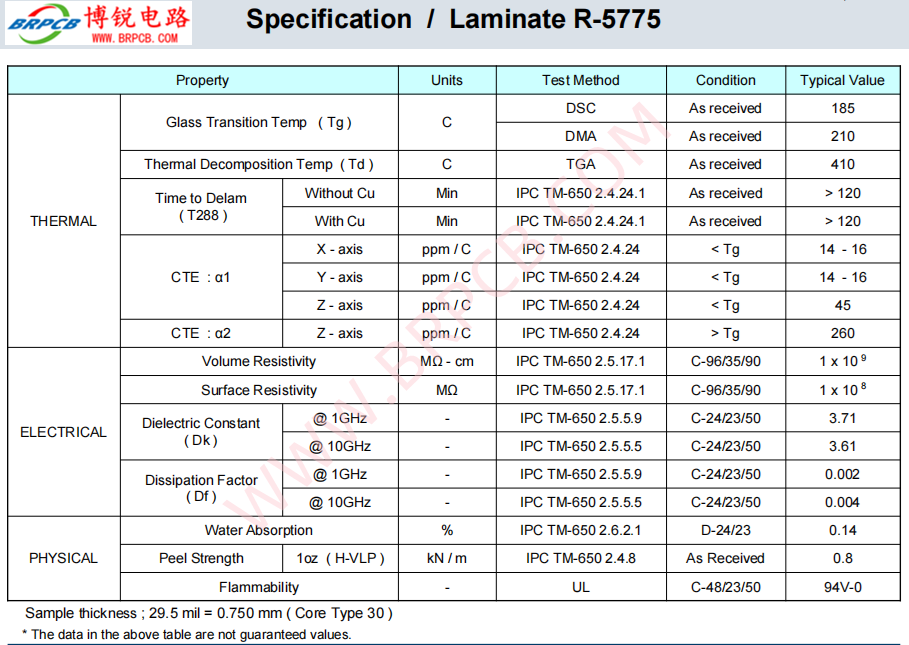

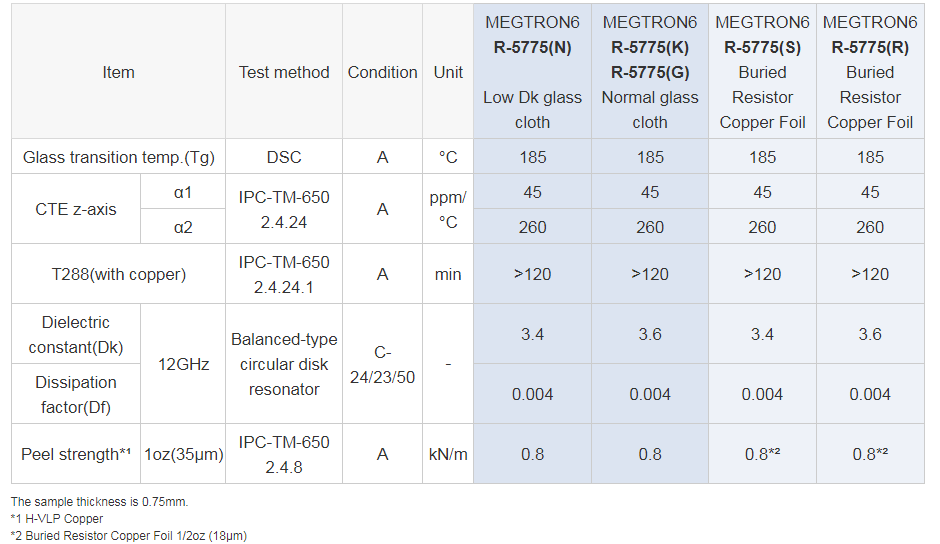

松下MEGTRON6_R-5775电路板材规格参数表
松下MEGTRON6_R-5775采用聚苯醚(PPE)树脂作为基体树脂，具有良好的低介电常数和低介质损耗角正切(Dk=3.71，Df＝0.002在1GHz下)。同时采用高频超低轮廓铜箔(H-VLP)，材料的传输损失接近PTFE树脂。
松下MEGTRON6_R-5775加工要求与传统FR-4板材相似，不需要做通孔镀铜的特殊前处理(PTFE板材需做等离子处理)或其它的前处理流程，阻焊工序也可以磨板。
MEGTRON6_R-5775的Z轴CTE为45ppm/℃，使得线路板具有良好电镀通孔的稳定性。MEGTRON6的热分解温度高（TG185），兼容无铅焊接安装要求。具有优良的物理机械性能、耐热性和电气绝缘性，其吸湿性低、强度高，尺寸稳定性好。
最新文章
HDI板常见的叠构设计有哪些?
531
2025-03-02
HDI的叠构设计允许多层电路层通过精确控制的盲埋孔连接，这些盲埋孔的直径远小于传统PCB的通孔。这种精细的连接方式不仅减少了电路板的体积，还提高了布线密度，使得更多的电子组件能够被集成到有限的空间内。
氮化硅基AMB陶瓷基板如何应对热失配挑战
497
2025-02-22
氮化硅（Si₃N₄）基AMB（活性金属钎焊）陶瓷基板凭借其高热导率（>90 W/m·K）、高强度（抗弯强度>800 MPa）以及优异的耐热冲击性，已成为新能源汽车、光伏逆变器等大功率器件的核心封装材料。
高TG覆铜板对铜箔的技术
564
2025-02-15
为什么普通Tg不能和高Tg混压？ FR-4与高Tg的FR-4的区别：是在热态下，特别是在吸湿后受热下，其材料的机械强度、尺寸稳定性、粘接性、吸水性、热分解性、热膨胀性等各种情况存在差异，高Tg产品明显要好于普通的PCB基板材料。
低温共烧陶瓷（LTCC）技术和应用
742
2025-02-14
LTCC技术所使用的陶瓷材料介电常数一般较HTCC小，通过高精度印叠银这种良导体，使得它可以制作很多高频高Q的陶瓷器件。基于这种工艺平台，可以设计和制造从很低的频率到很高（10MHz到10GHz甚至太赫兹）的各种滤波器、功分器、电桥、天线等无源片式器件。
超厚铜电路板PCB设计及生产
1698
2024-12-13
通常情况下，标准PCB的铜层厚度在1盎司（OZ）至3盎司之间，而厚铜板的铜层厚度则可能超过这个范围，甚至达到15盎司或更高。这种设计可以有效地提高PCB的导电性能和承载能力，使得PCB在高电流、大功率的工作环境下也能保持稳定。使用厚铜电路板PCB可以有效满足线路的载流要求，同时提高PCB的散热性能。
