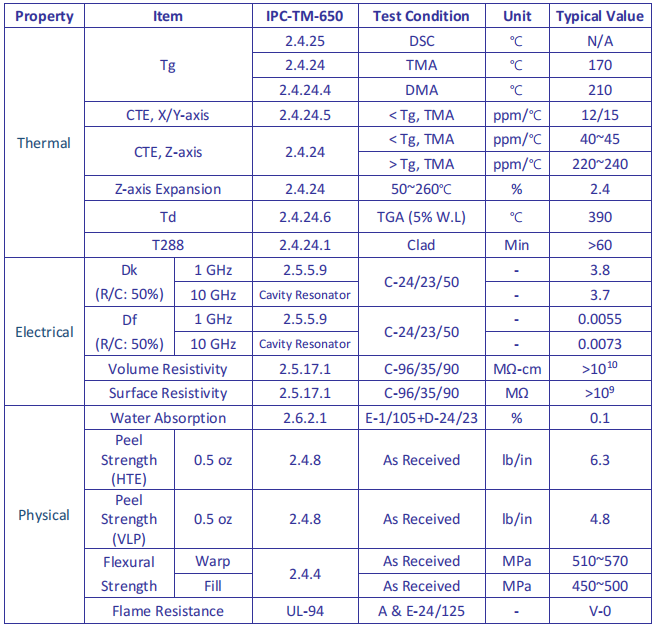

台光EM-888(S)电路板材规格参数表
台光EM-888(S)是一种无卤，无锑，无红磷高Tg170℃(TMA)板材，具有低介电常数Dk:(3.7)低损耗因子Df:0.0073(在10GHz下)，良好的耐CAF能力和低吸水性:0.1%，稳定的电气性能适合高速服务器应用。
