生益无卤S1170G TG180电路板材规格参数表-板材规格书

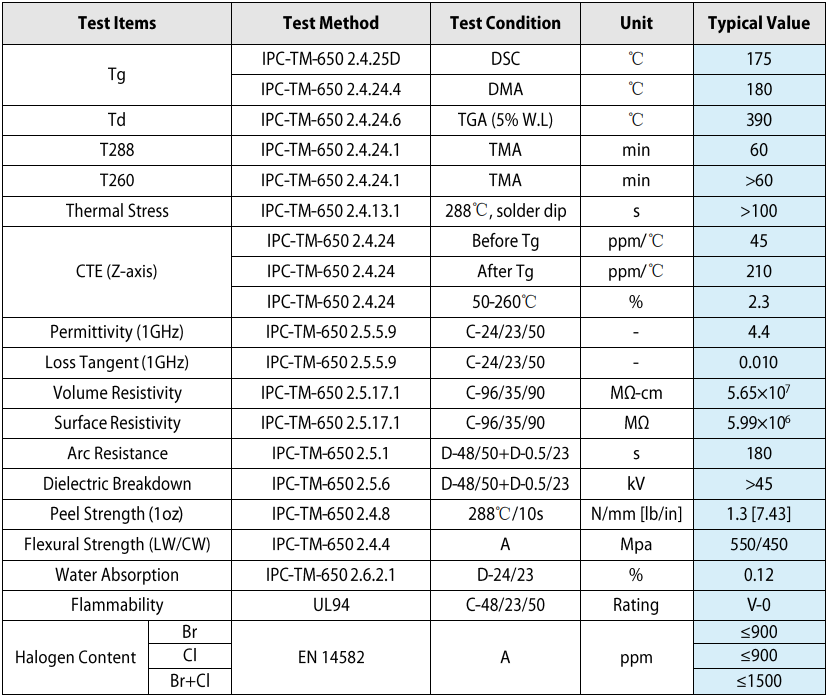

生益无卤S1170G TG180电路板材规格参数表

下载规格书

生益无卤S1170G特点

● 无铅兼容
● 不含卤素、锑、红磷等成分，废弃燃烧时不产生剧毒其他和残留有毒成分
● 高Tg无卤，Tg180℃（DMA）
● UV Blocking/AOI兼容
● 低的Z轴热膨胀系数

应用领域

● 消费电子

● 智能手机

● 汽车电子

● 电脑

● 仪器仪表
