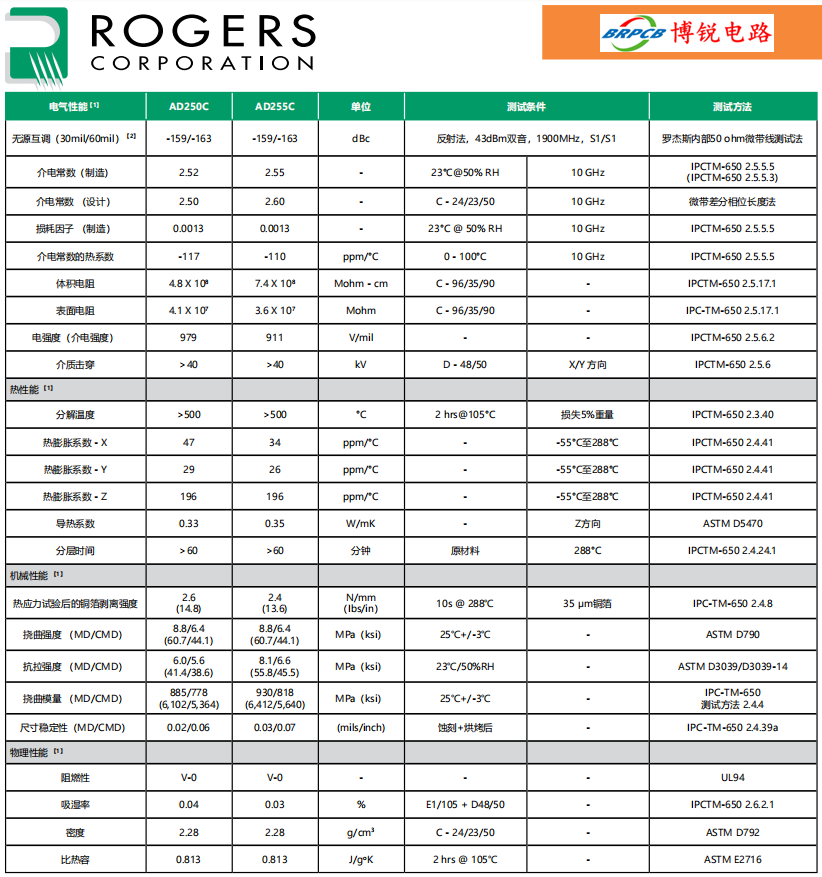

罗杰斯(Rogers)AD250C和AD255C高频电路板材规格参数表
罗杰斯(Rogers)AD250C和AD255C高频电路板材是PTFE和陶瓷填料复合材料，AD系列天线产品是一种基于PTFE的玻璃纤维增强材料，具有稳定的介电常数、低损耗和出色的无源互调(PIM)性能及良好的电路加工性，从而提高电路板制造的合格率。
罗杰斯(Rogers)AD250C高频板材是损耗极低的PTFE和陶瓷填料复合材料，成本效率高，在当今的通信基础设施领域具有极高的性价比。AD250C随温度变化介质材料的介电常数(Dk2.52)稳定性更高，低损耗因子(Df0.0013@10GHz)。AD250C与典型的铁氟龙基层压板相比，电镀通孔(PTH)的可靠性进一步提升。
罗杰斯(Rogers)AD255C高频板材结合了含氟聚合物树脂系统的优异热特性，以及精选陶瓷材料和玻璃纤维增强材料，精心设计的RF层压板材料，具有更低介电常数(Dk2.55)损耗因子(Df0.0013@10GHz)、较低的热膨胀属性和较低的无源互调(PIM)的特点。AD255C介电常数在不同频率随温度稳定性，带来更高的相位稳定性，兼具低损耗特性，使得AD255C层压板成为通信基础设施中各种微波和RF应用的理想选择。
