Phone: 19195667992
Email: sales@brpcb.com

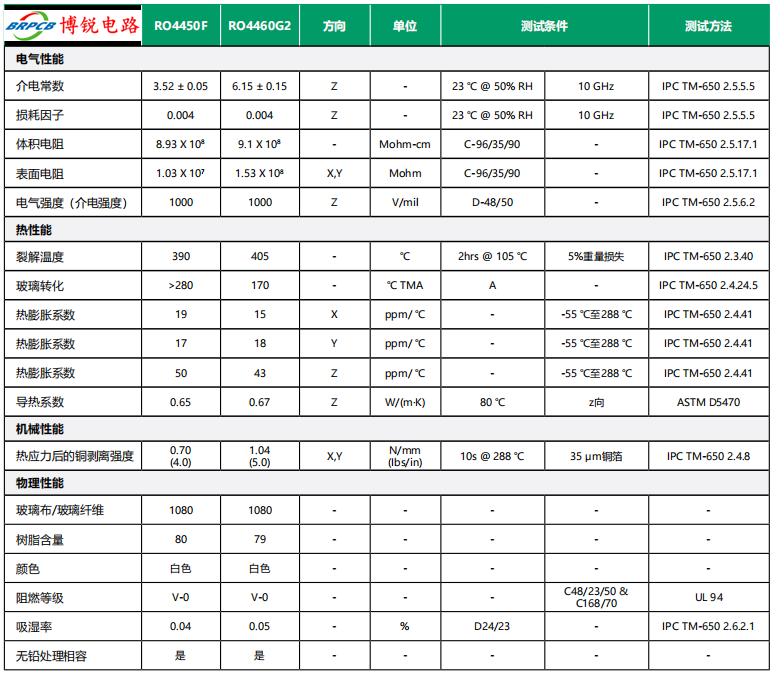

罗杰斯(Rogers)RO4450F和RO4460G2高频半固化片参数表
罗杰斯(Rogers)RO4400系列半固化片由与RO4000系列层压板相同级别的材料组成，包括一系列的热固性半固化片。RO4000系列半固化片与FR-4制作加工混压多层PCB板，作为射频多层板混压设计提升性能的首选。
罗杰斯(Rogers)RO4400系列产品具有高玻璃态转化温度，其完全固化的半固化片在多次层压过程中不会发生热降解，因此成为连续生产的多层板材料的首选。并且与FR4兼容的较低压合温度及可控制的流胶量，使得多层板中RO4400的半固化片与FR4半固化片可通过一次压合而完成。
最新文章
HDI板常见的叠构设计有哪些?
541
2025-03-02
HDI的叠构设计允许多层电路层通过精确控制的盲埋孔连接，这些盲埋孔的直径远小于传统PCB的通孔。这种精细的连接方式不仅减少了电路板的体积，还提高了布线密度，使得更多的电子组件能够被集成到有限的空间内。
氮化硅基AMB陶瓷基板如何应对热失配挑战
506
2025-02-22
氮化硅（Si₃N₄）基AMB（活性金属钎焊）陶瓷基板凭借其高热导率（>90 W/m·K）、高强度（抗弯强度>800 MPa）以及优异的耐热冲击性，已成为新能源汽车、光伏逆变器等大功率器件的核心封装材料。
高TG覆铜板对铜箔的技术
572
2025-02-15
为什么普通Tg不能和高Tg混压？ FR-4与高Tg的FR-4的区别：是在热态下，特别是在吸湿后受热下，其材料的机械强度、尺寸稳定性、粘接性、吸水性、热分解性、热膨胀性等各种情况存在差异，高Tg产品明显要好于普通的PCB基板材料。
低温共烧陶瓷（LTCC）技术和应用
751
2025-02-14
LTCC技术所使用的陶瓷材料介电常数一般较HTCC小，通过高精度印叠银这种良导体，使得它可以制作很多高频高Q的陶瓷器件。基于这种工艺平台，可以设计和制造从很低的频率到很高（10MHz到10GHz甚至太赫兹）的各种滤波器、功分器、电桥、天线等无源片式器件。
超厚铜电路板PCB设计及生产
1721
2024-12-13
通常情况下，标准PCB的铜层厚度在1盎司（OZ）至3盎司之间，而厚铜板的铜层厚度则可能超过这个范围，甚至达到15盎司或更高。这种设计可以有效地提高PCB的导电性能和承载能力，使得PCB在高电流、大功率的工作环境下也能保持稳定。使用厚铜电路板PCB可以有效满足线路的载流要求，同时提高PCB的散热性能。
