南亚无卤NPG-150N电路板材规格参数表-板材规格书

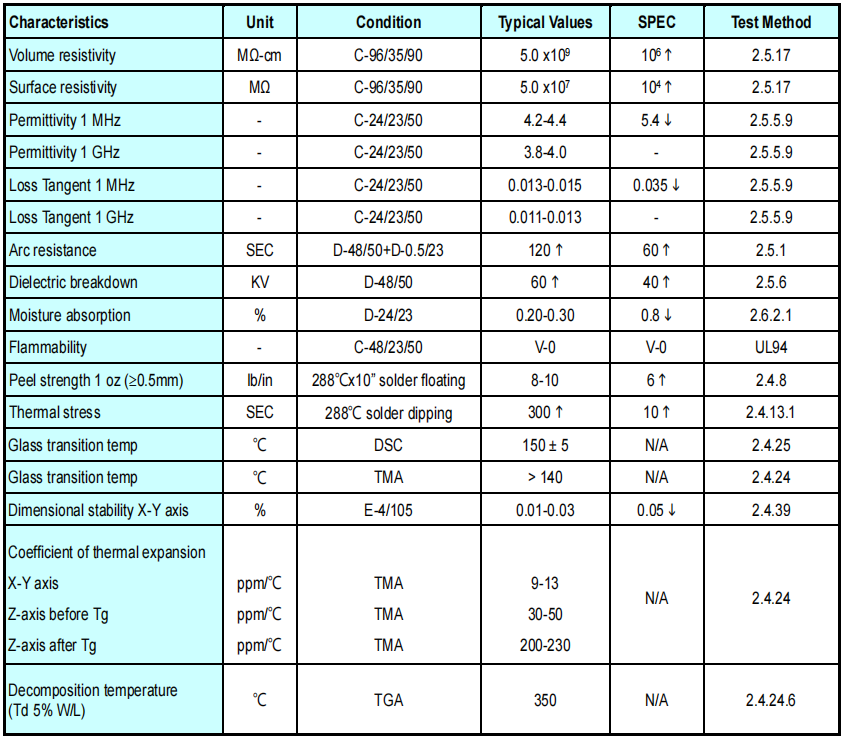

南亚无卤NPG-150N电路板材规格参数表

下载规格书

南亚无卤NPG-150N特点：

1.无卤素环保材

2.Tg150℃

3.耐熱性>300"

应用领域

1.智能手机
2.主机板、电脑及周边设备
3.手持式电子产品
4.环保笔记型电脑、高层板
5.消費性电子产品，HDI制程..等
