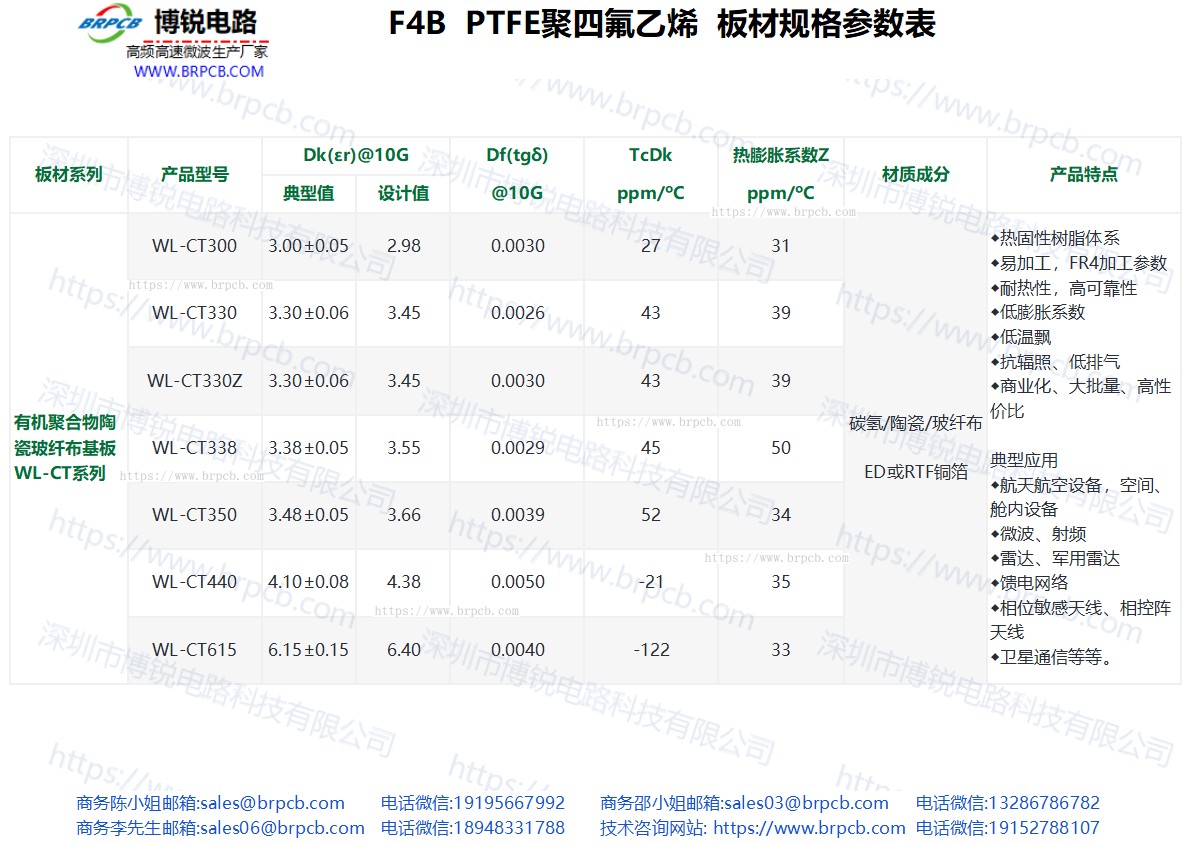

WL-CT 板材规格参数

有机聚合物陶瓷玻纤布覆铜箔板WL-CT系列

产品介绍

有机聚合物陶瓷玻纤布覆铜板WL-CT系列是热固性树脂体系高频材料，介质层的成分是碳氢树脂、陶瓷、玻 纤布，具有低损耗性能，满足高频设计要求的同时，PCB可加工性可参照FR4材料加工，相比PTFE材料加工 简单，更易于线路稳定性与一致性，能替代国外同类型产品。 碳氢树脂和复合陶瓷具有较好的低损耗、耐高温、温度稳定等特性，使该系列材料介电常数和损耗具有稳定 的温度特性、低热膨胀系数、同时材料具有大于280℃的高TG值。 该系列产品介电常数有3.00，3.30, 3.38, 3.48, 4.10, 6.15可选择。 该系列材料搭配ED铜箔或反转RTF铜箔。RTF铜箔具有优良的PIM指标，降低导体损耗、减少插入损耗；RTF 铜箔采用背胶处理，材料厚度增加0.018mm（0.7mil），使RTF铜箔具有良好的结合力。 该系列可搭配铝基板，形成铝基高频材料 线路板可采用参考FR4板材工艺技术加工，板材优良的机械性能和物理性能使板材能进行多次压合，适合多 层、高多层、背板加工；同时在密集孔、细线路加工方面表现出优良的可加工性。

产品特点

◈ 低介电常数公差和低损耗；

◈ 碳氢陶瓷热固性树脂体系，PCB可加工性与耐热性更好；

◈ 介电常数温度特性优异，随温度变化小；

◈ X/Y方向热膨胀系数，等同于铜箔；Z方向的热膨胀系数小，保证了尺寸热稳定性和孔铜的可靠性；

◈ 大于280℃的高TG值，高温下仍然保持尺寸稳定与孔铜质量；

◈ 导热系数高，优于同级别的热塑性材料，适应大功率应用场合；

◈ 商业化、大批量、高性价比产品；

◈ 优良的抗辐照性能，经剂量辐照照射处理后，仍然保持稳定的介电性能和物理性能。

◈ 低排气性能，按真空条件下材料挥发性能标准方法测试，符合航天用真空出气要求。

典型应用

◈ 航天航空设备，空间、舱内设备、飞机

◈ 微波、天线、相位敏感天线

◈ 预警雷达、机载雷达等各种雷达

◈ 相控阵天线、束波网络

◈ 卫星通信、导航

◈ 功率放大器
